Как выбрать турбину для двигателя
Мощность любого автомобильного движка можно увеличить благодаря установке турбины. Только этот элемент, увеличивая плотность поступающего в цилиндры воздушного потока, обеспечивает сжигание большего объема топлива. Каждый водитель знает, что от количества сжигаемого топлива напрямую зависит величина передаваемого на коленвал момента вращения.
Преимущество работающих с турбинами моторов заключается в наличии возможности значительно увеличить уровень давления. Турбины работают по следующему принципу. Этот элемент в себя включает две составляющие: саму турбину и компрессор. Посредством проходящего сквозь выхлопного газа начинает вращаться крыльчатка, кручение которой передается на компрессор. Задачей же приведенного в действие расположенного на компрессоре вентилятора является нагнетание воздушных потоков в цилиндровые камеры мотора.
Каждый знает, что давление будет расти с увеличением поступающего в движок воздушных потоков. Отметим, что нельзя в движке бесконечно увеличивать давление, иначе, к примеру, при переводе турбонагнетателя в режим работы под высокой нагрузкой из-за возникновения проблем, связанных с обратным давлением, лишним теплом и пульсацией на корпусной поверхности турбин появляются трещинки, сократиться рабочий ресурс подшипников, возникнуть масляная протечка и повредиться сам мотор. По этой причине давление нужно увеличивать в пределах нормы.
Как заменяют турбонагнетатели
В стандартных условиях в процессе замены турбонагнетателя выполняют установку компрессора высокопоточного типа и иногда турбинной крыльчатки с большими параметрами. Делается это с целью достижения эффекта обратных процессов, заключающихся в снижении силы действия выхлопов на работу, что приводит к снижению быстроты их работы и давления вначале вращения. Для пропуска большего объема выхлопов для турбин и компрессоров предусмотрен корпус с большими параметрами.
В некоторых машинах ставится рекомендованный предприятием-изготовителем турбонагнетатель, в котором с правильными размерами выходного и входного проходов. Зачастую автомобилисты отдают предпочтение «гибридным», вырабатывающих мощность, отличную от обеспечиваемой стандартными типами мощности. Иногда выполняют замену износившегося из-за повышения давления 180-градусные подшипники упорного типа на более устойчивые 360-градусные аналоги.
Для экономных водителей отличным вариантом замены турбонегнетателей является использование японских б/у запчастей, размеры и большой ассортимент которых предлагаются на любом авторынке. При этом турбину подбирают по объему и размерам движка.
Особенности турбонегнетателей
Турбонаддув стандартного типа. Современные элементы зачастую производятся с использованием керамики, имеющей по сравнению со сталью меньшую плотность, что способствует уменьшению инерции и скорому раскручиванию детали. Производство некоторых современных турбин выполняется с использованием никелевого сплава. Выполненные из керамики турбонагнетатели улучшают возможности мотора (по сравнению с никелевыми аналогами), но использование этого чувствительного к действиям проходящих через выпусковый коллектор вредных веществ приводит к ее скорому повреждению. В турбинах снижение трения и приращение выпусковой силы достигается посредством шариковых подшипников. К примеру, роллерная или шарикоподшипникового типа Garrett, крепящаяся на шести болтах, устанавливается многими знаменитыми компаниями при изготовлении машин.
Турбонагнетатели с раздвоенным выходом. В этом виде улучшенная отдача достигается посредством предусмотренных разработчиками раздельных путей, проходящих к турбине. Этот вид турбонагнетателя устанавливается многими компаниями при оказании тюнинговых услуг.
Установка перепускных клапанов. Посредством этого элемента некоторый объем выхлопов пускается в обход. Это дает возможность ограничить быстроту оборачиваемости и давления на выпусковом коллекторе. Они устанавливают с целью обеспечения проходящего через турбину ограниченного воздушного потока во избежание повреждения мотора. Внутренние клапаны устанавливают вместе с турбиной, внешние – в отдельности от нее.
Выбор
Перед покупкой турбонагнетателя нужно определиться с тем, до какой мощности автомобилист хочет разогнать свою машину, сколько он готов за это заплатить, сможет ли система выдержать дополнительную нагрузку.
Будет ли машина участвовать в гонках, или использоваться для повседневных задач? В зависимости от этого выбирается размер интеркулера и турбины. Отметим, что производительная работа также зависит от выбора трансмиссии.
При выборе нужно также учитывать:
Заключение
Следует помнить, что правильно выбранная турбина способна улучшить работу машины и мощность силового агрегата. В то же время ошибочно выбранный турбонагнетатель может привести к полному краху всех автомобильной системы. По этой причине заказ турбины лучше проводить в надежном и проверенном магазине, где детали продаются не первый год и работают специалисты с опытом.
Правильный подбор устройства способствует как открытию новых возможностей автомобиля, так и обеспечению качественной работы мотора и всей автомобильной системы в целом.
Видео
Основной автор сайта и основатель нескольких автомобильных интернет-проектов
Источник
drbroman › Блог › Турбина. Устройство и принцип действия.
Лет семь назад я написал на ресурсе mcautotuner ряд статей для любителей «дунуть») Отзывы очень приятные, думаю что весьма актуально будет выложить статьи на нашем любимом Драйв2
Турбина. Устройство и принцип действия.
Практически для каждого человека, интересующегося автомобилем и его устройством, важно понимание основных принципов работы турбонаддува. Тем более, что в настоящее время появляется все больше и больше серийных образцов автомобилей, оснащенных турбонагнетателями.
Даже Mercedes, традиционно преданный механическим нагнетателям, осознав плюсы турбонаддува, оснащает этой системой все больше и больше моделей, не говоря уже о BMW, Японских автопроизводителях!
Можно сколько угодно повторяться в статьях про турбины, но это все будет не более чем своя трактовка общеизвестных фактов. Я не буду изобретать велосипед, и в этой заметке буду отталкиваться от информации «из уст» одного из ведущих производителей турбин — фирмы Garrett, однако внесу немного дополнительной информации.
Каков принцип работы системы турбонаддува?
Мощность двигателя пропорциональна объему воздуха и топлива, способного войти в цилиндры. При прочих равных, бОльшие двигатели потребляют бОльший поток воздуха и как результат, дают бОльшую мощность. Если мы хотим чтобы наш крошка-мотор работал также как двигатель-богатырь, либо если нам надо, чтобы уже не маленький двигатель выдавал еще бОльшую мощность, наша цель — «впихнуть» больше воздуха в цилиндр. Установив турбонагнетатель мы сможем резко увеличить характеристики двигателя.
Так каким-же образом турбонагнетатель «запихивает» больше воздуха в двигатель? Давайте для начала обратимся к схеме ниже:
1. Входное отверстие «холодной части» турбокомпрессора (она же — compressor)
2. Выход «холодной части» турбокомпрессора (она же — compressor)
3. Промежуточный охрадитель воздуха (интеркулер — intercooler)
4. Впускной клапан ГБЦ
5. Выпускной клапан ГБЦ
6. Входное отверстие «горячей части» турбокомпрессора (она же — turbine)
7. Выход «горячей части» турбокомпрессора (она же — turbine)
Компоненты, составляющие типичную систему турбонаддува
* Воздушный фильтр (не показан), через который атмосферный воздух проходит прежде чем попасть в турбокомпрессор (1)
* Воздух который превышает величину плотности атмосферного воздуха (масса/еденица объема) является сжатым. (2)
* У большинства современных оснащенных турбонаддувом, есть промежуточный охладитель воздуха (интеркулер) (3), который охлаждает сжатый воздух, дабы далее увеличить его плотность и уменьшить склонность к детонации
* После прохождения через впускной коллектор (4), воздух входит в цилиндры двигателя, которые содержат фиксированный объем. Так как вошедший воздух большей плотности, каждый цилиндр может работать с большим массовым расходом воздуха. В свою очередь, более высокий массовый расход воздуха позволяет загнать в цилиндр больше топлива (с неизменным коэффициентом воздух/топливо — air/fuel). Воспламеняясь, воздушно — топливная смесь большего объема приводит к увеличению мощности, производимой данным размером, или по другому — объемом цилиндра
* Объем газов, полученный в результате сожжения топлива в цилиндре, выходит, в такте выхлопа, в выпускной коллектор (5)
* Газ высокой температуры на большей скорости направляется прямиком в «горячую часть» турбокомпрессора — турбине (6) и давят на крыльчатку. Турбина создает противодавление на двигателе, что означает что давление выхлопных газов двигателя выше чем атмосферное давление
* Снижение давления и температуры происходит во время прохождения через турбину (7), которая (как и все гениальное) просто использует бесплатную энергию выхлопных газов для привода компрессора и нагнетания давления
Компоненты, составляющие конструкцию турбокомпрессора
В дополнение нужно отметить что температура выхлопных газов бензиновых двигателей гораздо выше этого параметра у дизелей, а как следствие — турбокомпрессоры для дизельных двигателей, при схожей конструкции сделаны из более дешевых, но менее жаропрочных материалов. Так что использование дизельных турбокомпрессоров на бензиновом двигателе мы не рекомендуем — выкинете деньги…
Другие компоненты системы турбонаддува
Клапаны Блоуофф (Байпас)
Описание данных компонентов вы сможете найти в материале Как читать турбокарты
Вестгейт, также как и блоуофф, является средством управления наддувом, только со стороны выхлопа. Некоторые коммерческие дизельные системы турбонаддува вовсе обходятся без оного (т.н. система свободно плавающего турбонагнетателя). Однако, использование турбонаддува на бензиновых двигателях требует применения этого компонента.
Существуют две разновидности вестгейтов — внутренний и внешний. И тот и другой обеспечивают обход выхлопных газов мимо колеса турбины. Обход газов колеса, как вы уже понимаете, уменьшает мощность турбокомпрессора, позволяя турбине соответствовать мощности, требуемой для данного уровня наддува. Аналогично блоуоффам, вестгейты используют в своей конструкции силу пружины, для регулировки потока, проходящего в обход турбины.
Внутренние вестгейты встроены в корпус турбины и состоят из клапана «хлопушки», тяги, наконечника, и пневматического привода (актюатора).
Очень важно подсоединить актюатор исключительно к давлению наддува, т.к. механизм не работает с вакуумом и не может относиться к впускному коллектору.
Внешние вестгейты монтируются на специально изготавливаемом для них приливе на коллекторе. Преимущество внешнего вестгейта заключается в том, что обойдя турбину, поток воздуха может быть повторно включен в поток газов, идущий ниже по течению турбины. Это позволяет улучшить производительность турбины. Для гоночной техники, этот поток может быть выведен прямиком в атмосферу.
Втулки против шариковых подшипников
Втулки долгое время были основой для турбокомпрессоров. Они дешевы, практичны, но шарикоподшипник является новой вехой в постройке турбокомпрессоров и несет с собой существенное улучшение их характеристик.
Массовое появление турбин на шарикоподшипниках началось в результате участия группы Garrett Motorsports в нескольких гоночных сериях, где получило название «картридж подшипник»
Картридж — одинарная втулка, которая содержит ряд шарикоподшипников с каждой стороны, в то время как традиционная система подшипника содержит набор втулок и подшипник осевого давления
Использование шарикоподшипников положительно сказывается на отклике турбины, что в свою очередь благоприятно сказывается на динамике автомобиля
Источник
Виды турбин. Какие бывают на автомобиле, что выбрать
Долго собирался написать эту статью, все собирался с духом. Народных тюнеров всегда интересует такая информация — как же улучшить свой автомобиль, и в первую очередь как сделать его мощнее? Многие растачивают цилиндры (но как ни крути, сильно расточить не получится, стенки блока тонкие), другие устанавливают турбины или компрессоры это уже более здравая идея — но вот что лучше выбрать? Какой вид турбины установить? И вообще, какие они бывают. На все эти насущные проблемы постараюсь ответить в этой статье, кстати, в конце будет полезное видео, а также голосование, так что читаем, вам понравится …
СОДЕРЖАНИЕ СТАТЬИ
Действительно сейчас существует много вариантов прокачки мощности двигателя, начиная от элементарной прошивки блока ЭБУ, заканчивая установкой «турбо нагнетателя». Многие ошибочно полагают — что турбины все одинаковы и никаких различий в них нет – ну может мощность разная, материалы изготовления ну и все.
А вот нет ребята, видов этих нагнетателей воздуха сейчас существует как минимум три:
1) Механический или так называемый компрессор
2) Турбо нагнетатель, работает от отработанных газов
3) Электрический вариант, самый свежий, но еще не изученный толком. Но как считаю за ним будущее.
Я сейчас не буду лезть в дебри и говорить о так называемых подтипах турбин, их особенно много у второго типа, а именно пройдусь по разным конструкциям. И все в конце постараемся вывести что из них лучше. НУ что же поехали.
Механический вид, или компрессор
Я уже писал про него подробную статью, можете ознакомится здесь. Но тут немного повторюсь, это самая первая разработка, которая появилась в автомобилестроении. Первопроходцами конечно же были инженеры компании «Мерседес», именно на их детище «С 180» впервые поставили компрессор, из-за чего он и стал носить такое обозначение.
Принцип очень прост
К двигателю автомобиля подсоединяют компрессор. Через ременную передачу соединяют вращающийся коленчатый вал и вал этого нагнетателя. После того как двигатель запускается вращение передается и компрессору — он начинает работать. То есть нагнетать в цилиндры воздух. Хочется отметить — что максимальные обороты, с которыми он работает это максимум 18 – 20000 оборотов в минуту.
Плюсы:
— Очень надежная конструкция.
— Ресурс практически не ограничен
— При точной настройке требует минимум ухода.
— Увеличивает мощность примерно на 5 – 10%
— Нет турбоямы
— Можно установить своими руками
— Нет высоких температур при работе.
Однако минусы также имеются:
— Не такой производительный, как собратья, разница может достигать нескольких раз.
— Сейчас применяется редко на конвейерах
Что и говорить, компрессоры уходят в прошлое, конечно сейчас наши народные умельцы еще устанавливают на «ПРИОРАХ» и «КАЛИНАХ» в гаражах, но добиться от него высокой отдачи не получится – большой минус это его обороты, он не может нагнетать в цилиндры достаточно много воздуха – что увеличивает мощность максимум на 10%.
Классический вид турбины, на отработанных газах
Этот вид сейчас применяется очень широко, про нее я также писал – читаем вот этот материал. Что и говорить – это самое производительное устройство. Обороты вала внутри могут достигать 200 000 в минуту, просто представьте, какой поток воздуха она может нагнетать!
Принцип работы прост
От двигателя идут отработанные газы, под давлением, в глушителе. По специальному отводу они попадают на крыльчатку турбины и раскручивают ее, с другой стороны есть еще одна крыльчатка которая сидит на одном валу с первой, она также раскручивается и начинает нагнетать воздух в цилиндры двигателя. Обороты как я уже писал сверху просто поражают.
Однако и тут есть проблемы – из-за того что она работает с высокими температурами, а выхлоп может доходить до 950 градусов Цельсия, ресурс такого агрегата ограничен. Уже через 150 – 200 километров, нужно либо менять, либо ремонтировать – что «вытекает» в очень большую сумму, сейчас, по-моему от 70 000 рублей.
Также подшипники вала смазываются моторным маслом, при больших оборотах оно может проходить в камеры турбины, что влечет за собой расход. Поэтому жор масла для таких турбин это нормальное явление.
Плюсы:
— Самый производительный тип, на данный момент
— Нет соединения с двигателем
— Сейчас самый распространенный тип, запчасти можно найти везде
Минусы:
— Работает с большими температурами
— Требователен к качеству топлива
— Есть такой эффект как турбояма.
— НА старых моделях, нужно остыть после работы, что влечет за собой установку турботаймера
Как видите здесь высокая производительность, но очень много проблем. Которые сейчас решают большие концерны, в первую очередь – немецкие.
Электрический вид турбины
Самая новая разработка и самая перспективная. Именитые производители — такие как Мерседес, БМВ и Фольксваген, заявляют — что уже через несколько лет на их автомобили будет устанавливаться только электротурбины!
В чем же чудо этого варианта? Все просто он объединяет в себе преимущества первого и второго вида. То есть с одной стороны это компрессор, с другой он выдает очень большую производительность, нагнетание воздуха в цилиндры.
Принцип работы
Представьте мощный электродвигатель, который работает с высокими оборотами, ну скажем не менее 200 – 300 000 оборотов в минуту. Это реально поверьте, сейчас существуют типы, которые развивают обороты до 1 000 000 в минуту. Устанавливаем его в турбину, таким образом, он будет просто супер производительным.
Что самое важное он не будет зависеть ни от коленчатого вала, ни от выхлопных газов. А ресурсы электрических двигателей просто огромны! Таким образом, мы убиваем двух зайцев – увеличиваем производительность и ресурс. Но как всегда есть минусы.
Минусы на данный момент это то — что такой электродвигатель требует много электричества, причем настолько, что даже штатный генератор не в состоянии его «прокачать». Поэтому нужно ставить либо дополнительные генераторы, либо ставить менее мощный мотор, но тогда пострадает производительность! В общем, вопрос сейчас пока открыт, но как говорят решение уже почти найдено.
Плюсы:
— Не требует ни привода, ни отработанных газов
— Может расположиться практически в любом месте на двигателе
— Раскручивается сразу, нет турбоямы
— Относительно дешевый в изготовлении
Минусы:
— Требует много энергии
Вот так и получается что будущее именно за электрическими турбинами. ДА хочу сразу предостеречь это не китайские дешевые варианты, которые по сути своей хрень, это совершенно другие разработки.
Сейчас мое познавательное видео (просто о сложном).
Теперь предлагаю проголосовать, как вы считаете — что лучше компрессор или турбина на отработанных газах? Про электрическую турбину я задавать вопрос, пока не буду, все же она пока не идет в серию.
На этом все читайте наш АВТОБЛОГ.
(12 голосов, средний: 4,17 из 5)
Похожие новости
Что такое свечи зажигания?
Как проверить уровень масла в автомате?
Купил подержанную (Б/У) машину – что менять в первую очередь?
Добавить комментарий Отменить ответ
ТОП статей за месяц
Скоро праздники, а это значит — большая часть нашей страны будет употреблять алкоголь. Легкий: —…
Напряжение аккумулятора транспортного средства, как и его емкость – самые важные показатели этого автомобильного узла,…
Меня часто спрашивают о выхлопе автомобиля. Зачастую новичкам, да и водителем со стажем не нравится,…
Источник
Ford Mondeo «Мэл» › Бортжурнал › О видах турбонадува
Всем всего, после опубликования статьи о турбинах, многие интересовались вопросами о разновиднастях надува, и общего описания систем, в целом я решил закрыть этот недостаток статьи и рассказать Вам об основных видах надува и так начнем.

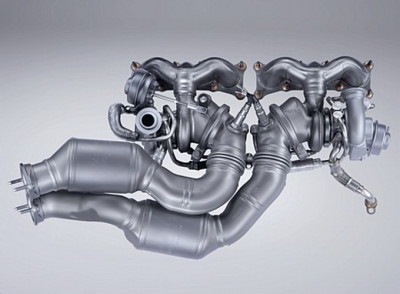

Би-турбо (Bi-turbo) и Твин-турбо (twin-turbo)
Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины – параллельную или последовательную (секвентальную).
Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo. В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо, а БиТурбо.
На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo, но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов.
На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.
Давайте теперь по порядку разберем обе системы би-турбо и твинтурбо.
Би-турбо – система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе би-турбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы би-турбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.
Система би-турбо может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.
Твин-турбо – данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твин-турбо применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.
А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 турбины или более. Цель преследуется такая же, как и для твин-турбо.
Бывает три вида систем твин турбо и би-турбо а именно:
1) Параллельный тип:
Параллельная система работает одновременно и параллельно друг другу, и включает в себя два одинаковых турбокомпрессора. Параллельная работа происходит из-за ровного деления потока сгоревших газов между турбокомпрессорами. Из каждого компрессора выходит сжатый воздух и поступает в общий впускной коллектор, и потом распределяется по цилиндрам. Параллельный используется, как правило, на дизельных V-образных двигателях. Из-за параллельной схемы турбонаддува эффективность системы основывается на том, что две маленькие турбины имеют меньшую инерционность, чем одна большая турбина. Турбокомпрессоры работают на всех оборотах двигателях обеспечивая быстрое повышение наддува. И каждая турбина установлена на своём выпускном коллекторе.

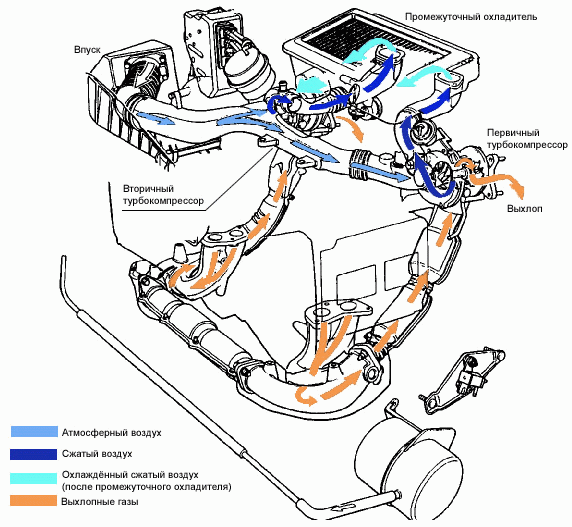

В системе последовательного Twin Turbo постоянно работает первый турбокомпрессор, а второй начинает работать в определённом порядке работы двигателя (повышенная частота оборотов, нагрузка). Последовательный турбокомпрессор включает два одинаковых по характеристикам турбокомпрессора.
Электронная система управления обеспечивает переход между режимами и регулирует поток сгоревших газов ко второму турбокомпрессору за счёт специального клапана.
Чтобы достичь максимально высокого выхода мощности, система последовательности Twin Turbo минимизирует последствия турбозадержки. Применяются, как на дизельные двигатели, так и на бензиновые. В 2011 году была представлена система с тремя последовательными турбокомпрессорами компанией BMW и называется она Triple Turbo.

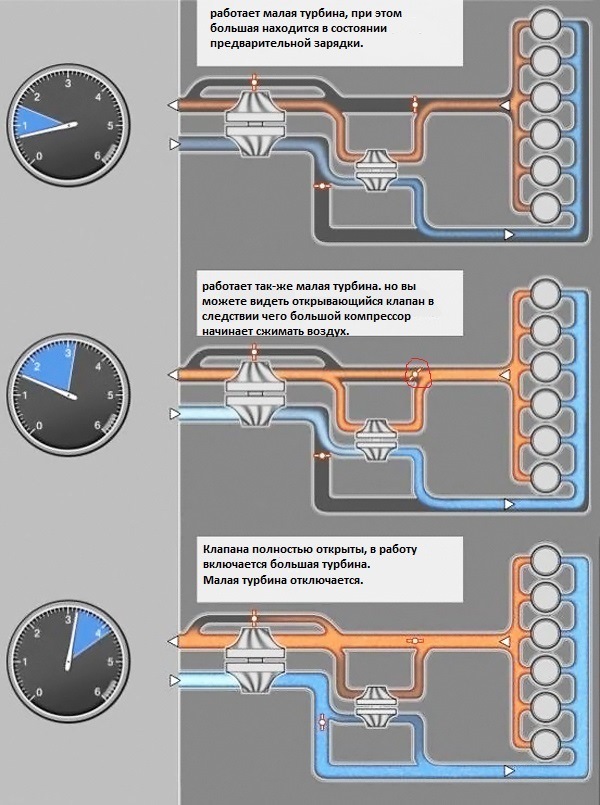

Хотелось бы немного рассказать о системе надува bmw triple turbo на дизеле, а именно как работают там турбины:
Одна из малых турбин начинает работать прямо с холостых, устраняя эффект турбоямы, с ростом оборотов до 1500 в минуту в дело включается большой нагнетатель, вместе с которым достигается пиковая тяга в 740 Нм. На 2700 оборотах в минуту подключается третья турбина, чтобы пиковый крутящий момент не упал вплоть до 3000 об/мин.

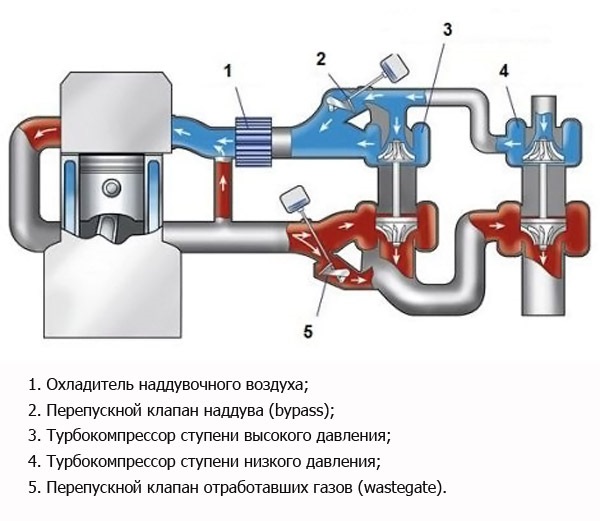

Помимо последовательного наддува в автомобилях применяются и более сложные схемы с большим количеством нагнетателей. К примеру, в нашумевшем Бугатти Вейрон, для получения мощности в 1001 лошадиную силу на двигателе стоит 4 турбонагнетателя.
В техническом плане система двухступенчатого турбонаддува является самой совершенной.

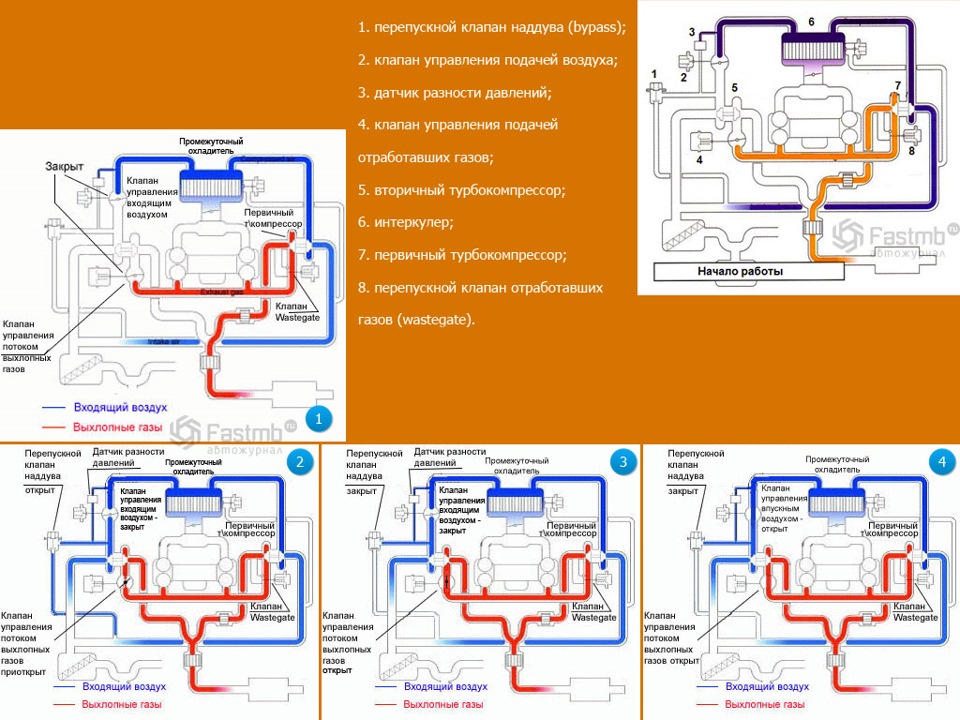

В системе двухступенчатого турбонаддува используется клапанное регулирование потока сгоревших газов и нагнетаемого воздуха. Эта система состоит из двух турбокомпрессоров разного размера. В последствии установленных в впускном и выпускном трактах.
Перепускной клапан сгоревших газов закрыт при низких оборотах двигателя. Сгоревшие газы через малый турбокомпрессор, имея максимальную отдачу и минимальную инерцию проходят дальше через большой турбокомпрессор. И так как давление отработавших газов не сильное, то следовательно и большая турбина практически не вращается. Перепускной клапан наддува закрыт на впуске и воздух поступает последовательно через большой и малый компрессоры.
Общая работа турбокомпрессоров начинает осуществляться при росте оборотов. И постепенно начинает открываться перепускной клапан сгоревших газов. Большая турбина начинает все больше и интенсивно раскручиваться, так как часть отработавших газов идёт прямо через неё.
Большой турбокомпрессор на впуске с определённым давлением начинает сжимать воздух, но давление не слишком большое и сжатый воздух дальше поступает в малый турбокомпрессор, где продолжает повышается давление. При этом перепускной клапан остаётся закрыт. Перепускной клапан сгоревших газов открывается полностью при полной нагрузки. Останавливается малая турбина, а большая начинает раскручиваться до максимальной частоты, так как через неё практически полностью проходят сгоревшие газы. Давление наддува достигает своего максимального значения на впуске большого компрессора при этом малый компрессор создаёт помеху для воздуха. И в определённый момент перепускной клапан наддува открывается и сжатый воздух непосредственно напрямую поступает к двигателю.
Благодаря системе двухступенчатых турбокомпрессоров мгновенно достигается номинальный крутящий момент и поддерживается в широком диапазоне оборотов двигателя. При этом достигается максимальное увеличение мощности. Таким образом, система поддерживает блестящую работу турбокомпрессоров на всех режимах работы двигателя. Так же система объясняет известное противостояние дизельных двигателей между предельной мощностью на высоких оборотах и высоким крутящим моментом на низких оборотах.
И немного о других видах турбин.

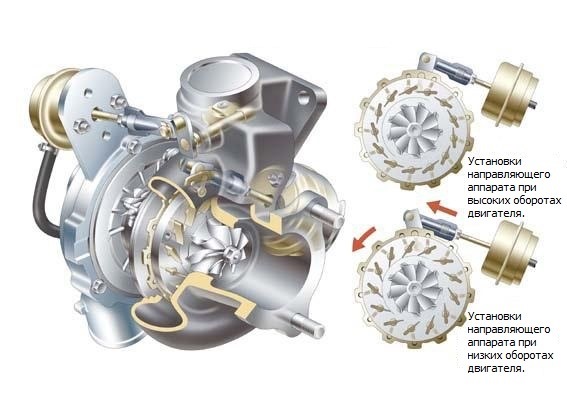

Турбокомпрессоры с изменяемой геометрией VTG (Variable Geometry Turbine)
Первым VNT (Variable Nozzle Turbine) турбокомпрессором с изменяемой геометрией в 1995 году стал турбокомпрессор для Фольксвагена Multivane с 1,9 литровым двигателем TDI. Принцип действия VNT турбокомпрессора заключается в оптимизации потока выхлопных газов, направляемых на крыльчатку турбины. На низких оборотах двигателя и малом количестве выхлопных газов VNT турбокомпрессор направляет весь поток выхлопных газов на колесо турбины, тем самым увеличивая ее мощность и давление наддува (на рисунке слева). При высоких оборотах и высоком уровне газового потока турбокомпрессор VNT располагает подвижные лопатки в открытом положении, увеличивая площадь сечения и отводя часть выхлопных газов от крыльчатки, защищая себя от превышения оборотов и поддерживая давление наддува на необходимом двигателю уровне, исключая перенаддув.
Двигатель с системой VNT, имеет лучший отклик, производит большую мощность и крутящий момент, потребляет меньше топлива и обеспечивает снижение вредных выбросов по сравнению с двигателем, связанным с турбокомпрессором традиционным байпасом. Благодаря короткому времени отклика и плавному ускорению улучшается управляемость машиной и срок ее службы. По сравнению с турбокомпрессором, оборудованным байпасом, турбокомпрессор VNT, более эффективный в более широком диапазоне величин потока, имеет следующие 3 основных преимущества:
1)Более высокая мощность: при определенной скорости двигателя и для заданного давления наддува модели VNT обеспечивают большую разность давлений и снижают температуру газов на выходе из двигателя.
2)Больший крутящий момент: при низких оборотах двигателя модели VNT обеспечивают повышенное давление наддува.
3)Экономия топлива и снижение выброса вредных веществ в атмосферу: контролируемые непосредственно системой управления двигателем, турбокомпрессоры VNT оптимизируют сгорание.

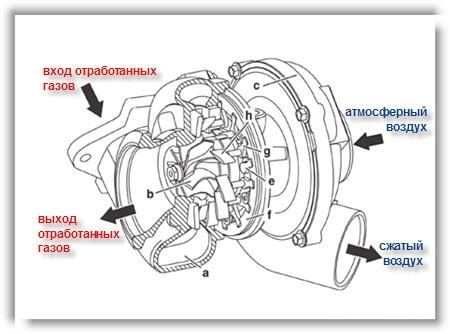

a. корпус турбины
b. крыльчатка для отработанных газов
c. корпус турбокомпрессора
e. ось рычага смещения регулируемого кольца
f. регулируемое кольцо
g. оси направляющих лепестков
h. направляющие лепестки
Основной проблемой VNT турбокомпрессора является недостаточная устойчивость конструкции к высоким температурам. По этой причине основным местом применения технологии VNT стали дизельные двигатели. Первой «ласточкой» в применении турбины с изменяемой геометрией на бензиновых двигателях стала компания Porsche.

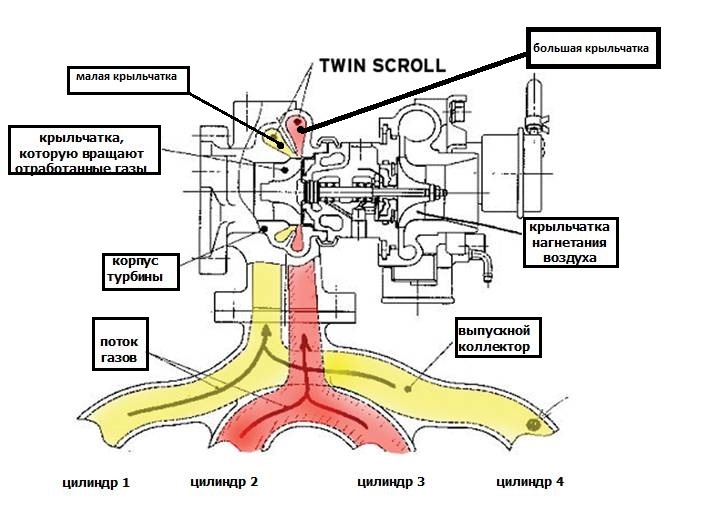

Один из вариантов решения проблемы ”турбоямы”- турбина с двумя крыльчатками, называемая Twin-Scroll. Одна из крыльчаток (чуть большего размера) принимает выхлопные газы от одной половины цилиндров двигателя, вторая (чуть меньшего размера) — от второй половины цилиндров. Обе подают газы на одну и ту же турбину, эффективно раскручивая её, как на низких, так и на высоких оборотах.
Есть еще так-же турбо-компрессорные двигатели но о них мы поговорим в другой раз.
Пожалуй на этом Все, как всегда все собрано, допилено, дополнено и частично переведено мной(RastaBeat).
Как всегда оценивать данную статью Вам если она Вам нравится или показалась интересной не поленитесь нажать на кнопочку «мне нравится«, Всем спасибо за внимание, любые вопросы по авто Вы как и прежде можете писать мне в личку стараюсь помогать всем.
