Чтобы начать говорить о подвеске, нужно сначала разобраться с тем, что именно называют подвеской, а главное, какие требования к ней предъявляют.

Подвеской в автомобиле называют совокупность устройств и механизмов, благодаря которым обеспечивается упругая связь между всей несущей системой и колесами автомобиля (мостами), уменьшение
динамических нагрузок, которые приходятся на колеса транспорта и всю несущую систему, включая затухание их колебаний. Кроме того подвеска регулирует положения кузова Вашего транспортного средства во время движения. Подвеска, которая является, по сути, промежуточным звеном между дорогой и кузовом автомобиля, должна быть легкой, а также обеспечивать комфортное и безопасное передвижение. Что бы этого достичь, нужна высокая информативность не только рулевого, а и всего комплекса управления, а так же точная кинематика колес, и хорошая изоляция кузова автомобиля от шума дороги и шума от покачивания радиальных шин, особенно в случае низкопрофильности. Кроме того, нужно не забывать, что силы, возникающие в результате контакта колес с дорогой, подвеска передает на кузов, поэтому она обязана быть достаточно прочной и долговечной. Используемые шарниры должны быть мало податливыми, легко поворачиваться, и обеспечивать всему кузову надежную шумоизоляцию. Рычаги подвески должны передавать возникающие силы почти во всех возможных направлениях, в том числе тормозные и тяговые моменты, и при этом должны быть не очень тяжелыми.

При эффективном использовании материалов упругие элементы конструкции должны быть как можно компактнее, проще, и обеспечивать достаточный ход подвески.

Перечислим основные требования, которые предъявляют к подвеске:

1. характеристика упругости подвески обязательно должна обеспечивать отсутствие ударов во время хода, достаточно высокий уровень плавности хода, кроме того противодействовать «клевкам» во время торможения и в момент разгона автомобиля;

2. кинематическая система автомобиля должна обеспечить благоприятные условия для небольших изменений колеи и углов установки колес, так же соответствие колесной кинематики и рулевого привода, что позволит исключить лишнее движение управляемых колес, вокруг оси своего поворота;

3. надежная передача продольных и поперечных моментов и усилий от колес кузову или раме;

4. небольшая масса всех без исключения частей подвески, в особенности ее неподрессоренных частей;

5. оптимальный уровень затухания колебаний, как колес автомобиля, так и кузова в целом;

6. достаточная долговечность и прочность всех деталей подвески, а особенно ее упругих элементов, которые относятся к тем частям подвески, которые несут наибольшую нагрузку.

Подвесок существует много, и всех их можно классифицировать по таким характеристикам как тип направляющего аппарата (зависимые и независимые), а также тип ее упругих элементов (рессорные, торсионные, пружинные, пневматические и т.д.). Каждому типу подвески характерны как плюсы, так и минусы.

Зависимая подвеска стоит куда меньше, проще, у нее постоянная колея, однако ее балка является не подрессоренной, в связи с этим данную подвеску нельзя назвать легкой. Кроме того, при обратных ходах левого и правого колес одной оси, можно наблюдать их значительный наклон, вследствие, чего появляется эффект автоколебания колес, который еще называют «эффектом шимми». Независимым типам подвесок свойственно намного больше преимуществ, и именно поэтому в современном мире их можно встретить куда чаще. Их различия кроются в количестве рычагов: однорычажные, двухрычажные, многорычажные и свечные. А также в расположении плоскости качения колес подвеска может быть продольной, поперечной, диагональной, а так же на косых рычагах.

Кроме того необходимо выделить в отдельный класс еще так называемую полузависимую подвеску. Более точным ее названием является: подвеска с закручивающейся балкой. Как правило, это задняя подвеска, которая характерна переднеприводным автомобилям. В качестве примера можно взять всю подобную продукцию АвтоВАЗа.

Подробнее охарактеризуем два основных типа передних подвесок, которые используются в автомобилях отечественного производителя.

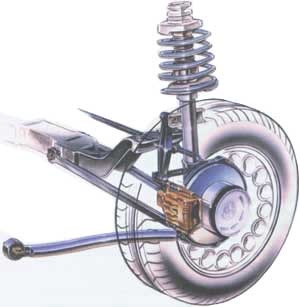

Подвеска типа «МакФерсон». Впервые такую подвеску применили в 1965 году на автомобилях «Пежо-204», через год ее начали ставить на автомобили марки Форд, а в 1969 году на модели «Фиат-128». Более активно эту подвеску начали использовать в начале 70-х годов.

Сейчас практически все новые автомобили с передним приводом оснащены такой подвеской. Благодаря некоторым своим преимуществам она смогла занять достойное место и в автомобилях с другим типом привода. Небольшие затраты на изготовление, малый объем занимаемого пространства (что давало большее пространство под капотом и, как следствие, возможность использовать двигатель большего объема), возможность произведения больших ходов подвески, достаточно большое расстояние по высоте между опорными узлами, которое позволяет определить образование меньших по величине сил в местах крепления к кузову, являются, основными преимуществами и причиной того, что большая часть крупносерийных автомобилей, которые появляются в последнее время, имеют на переднем мосту такую подвеску. К недостаткам этой подвески можно отнести чуть худшие параметры кинематики, чем у подвески на двойных поперечных рычагах, слишком длинные рулевые тяги при наличии верхнего расположения рулевого реечного механизма, немного большие сложности, связанные с обеспечением шумо- и виброизоляции, меньшая компенсация продольного крена во время торможения, и большие изнашивающие нагрузки, которые возникают между направляющей и штоком.

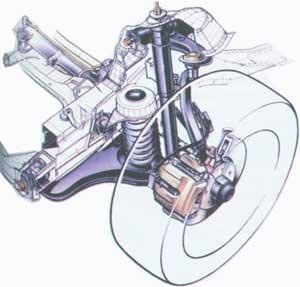

Подвеска с двойными поперечными рычагами. В механизме данной подвески имеются два поперечных рычага, у которых на раме или кузове есть поворотные опоры. Наружные концы рычагов — если это передняя подвеска — соединяются шаровыми шарнирами с кулаком или поворотной цапфой.

Чем больше будет расстояние между осевыми рычагами, тем меньше будут силы, которые действуют в рычагах и их опорах, то есть точнее кинематика и меньше податливость всех деталей и подвески. Главным плюсом подвески на двойных осевых рычагах являются ее кинематические свойства: двустороннее расположение рычагов позволяет определить высоту, продольного, и центра поперечного крена.

Помимо того, за счет разной длины нижнего и верхнего рычагов, возможно, оказывать влияние на перемещения колес автомобиля, относительно углов, при ходах отбоя и сжатия, т. е. на изменение развала колес и, и вместе с этим, на изменение самой колеи. В случае с более короткими верхними рычагами при ходе отбоя наклоняются в сторону положительного развала, а при ходе сжатия – по направлению отрицательного. Это помогает противодействовать изменению развала, который обусловлен креном кузова на бок. Кроме того, меняя угол плоскости колебания нижнего рычага относительно верхнего, можно добиться, так называемого, антиклевковкового эффекта.

Чаще всего оценивая подвеску автомобиля, обязательно обращайте внимание на комфортность, устойчивость и управляемость. Большей части водителей вообще не важно, какая подвеска стоит на их автомобилях, количество на ней рычагов, и тем более не важно, на какой оси находится центр крена кузова.

Источник

mrbordos › Блог › Виды подвесок автомобилей.

Двухрычажная подвеска с коротким верхним и длинным нижним рычагами обеспечивает минимальные поперечные перемещения колеса (вредные для боковой устойчивости автомобиля и вызывающие быстрый износ шин), а также незначительные угловые перемещения при ходе вверх и вниз.
Конфигурация поперечного рычага позволяет каждому колесу независимо воспринимать неровности и оставаться более вертикальным на поверхности дороги. А это означает лучшее сцепление с дорогой.

Подвеска МакФерсона, названая по имени инженера Эрла Макферсона, разработавшего её в 1960 году, представляет собой подвеску колеса, состоящую из одного рычага, стабилизатора поперечной устойчивости и блока из пружинного элемента и амортизатора телескопического типа, называемого качающейся свечой, в связи с тем, что он закреплен в верхней части к кузову при помощи упругого шарнира и может качаться при движении колеса вверх-вниз.

Читайте также:  Расчет тяговой силы автомобиля

Кинематически схема менее совершенна, чем подвеска на двух поперечных или продольных рычагах: что при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться, и тем больше, чем больше ход подвески. Но в связи с технологичностью и дешевизной данный тип подвески получил очень большое распространение в современном автомобилестроении.

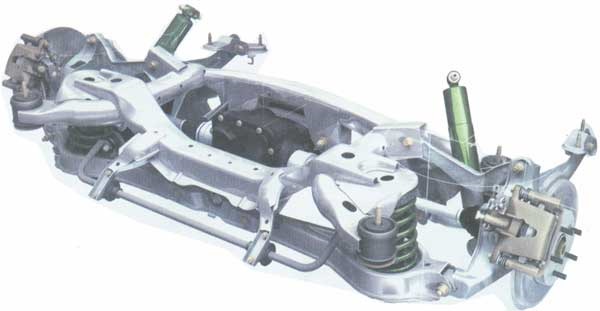

Многорычажная подвеска несколько напоминают двухрычажную подвеску и имеют все ее положительные качества.

Эти подвески более сложны и боле дороги, но обеспечивают большую плавность хода и лучшую управляемость автомобиля. Большое количеств элементов — сайлент-блоков и шаровых шарниров хорошо гасят удары при резком наезде на препятствия. Все элементы крепятся на подрамнике через мощные сайлент-блоки, что позволяет увеличить шумоизоляцию автомобиля от колес.

Применение многорычажной независимой подвески, которая главным образом используется на автомобилях представительского класса, придает подвеске стабильный контакт колес с любым покрытием на дороге и четкий контроль автомобиля при изменениях направления движения.

Главные преимущества многорычажной подвески:

-Независимость колес друг от друга,
-Низкая неподрессоренная масса,
-Независимая продольная и поперечная регулировки,
-Хорошая недостаточная поворачиваемость,
-Хороший вариант для использования в схеме 4×4.
Главный недостаток современной схемы — сложность и, соответственно, цена. До недавнего времени ее применяли только на дорогих автомобилях. Теперь же она «удерживает» задние колеса даже некоторых машин гольф-класса.

Установка пневмоэлементов
На всех вышеописанных подвесках пневмоэлемент устанавливается по схожей схеме. Он одевается на шток аммортизатора через сальники, обеспечивающие герметичность системы. Место крепления пневмоэлемента к корпусу стойки также надежно герметизируется.

Задняя зависимая подвеска

Типичным представителем такой конструкции может служить задняя подвеска с цилиндрическими винтовыми пружинами в качестве упругих элементов. Как пример можно привести конструкцию задних подвесок классических «Жигулей». В этом случае балка заднего моста «подвешивается» на двух винтовых пружинах и дополнительно крепится к кузову при помощи четырех продольных рычагов. Кроме этого, для улучшения управляемости, уменьшения крена кузова в поворотах и улучшения плавности хода устанавливается поперечная реактивная штанга.

Основным недостатком этого типа подвески является значительная масса балки заднего моста. Этот показатель особенно возрастает, когда мост выполняется ведущим: приходится «нагружать» балку весом картера главной передачи, редуктора и т.п. А приводит все это к возрастанию так называемых неподрессоренных масс, из-за чего значительно ухудшается плавность хода и появляются вибрации.

Подвеска типа «Де Дион»

Стремясь как можно больше «облегчить» задний мост, инженеры многих автомобильных компаний начали применять подвеску типа «Де Дион», названную по имени своего изобретателя, француза Альберта Де Диона. Главное ее отличие — картер главной передачи теперь отделен от балки моста и прикреплен непосредственно к кузову. Теперь крутящий момент передается от двигателя автомобиля к ведущим колесам через полуоси, качающиеся на шарнирах равных угловых скоростей. Этот тип подвески может быть как зависимым, так и независимым. Нечто похожее применяется на внедорожных автомобилях, в конструкции передней подвески независимого типа.

Но несмотря на совершенствование конструкции, все зависимые подвески обладают одним и весьма существенным минусом: проявляется несбалансированное поведение автомобиля при старте и торможении. Машина начинает «приседать» при интенсивном разгоне и «клевать носом» во время торможения. Для устранения этого эффекта стали применять дополнительные направляющие элементы.

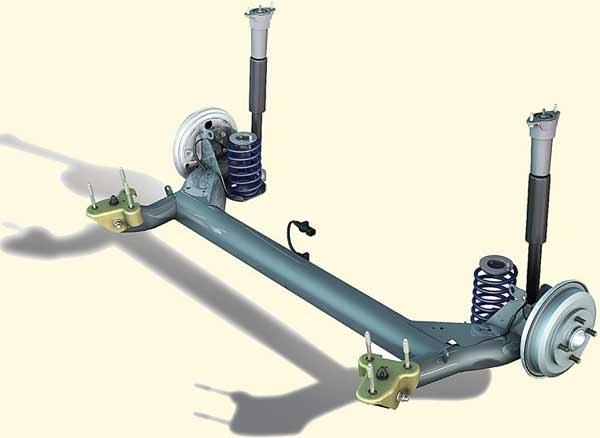

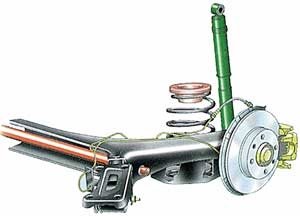

Полунезависимая задняя подвеска

Конструктивно она выполняется в виде двух продольных рычагов, которые соединены посередине поперечиной. Этот тип подвески применяется только сзади, но практически на всех переднеприводных автомобилях. Среди плюсов этой конструкции можно выделить легкость монтажа, компактность и небольшой вес, как следствие — уменьшение «неподрессоренных масс», и самое ее весомое достоинство — наиболее оптимальная кинематика колеса. Недостаток можно выделить всего один: такую подвеску можно применять только на неведущем заднем мосту.

Установка пневмоэлементов
В случае если пружина и аммортизатор конструктивно установлены отдельно друг от друга, пружина просто заменяется на пневмоэлемент с проставками необходимой толщины. Проставками подбирается минимальный и максимальный дорожный просвет автомобиля.
Если пружины с аммортзаторами собраны в единый узел, наподобие передней стойки, то пневмоэлемент устанавливается так же, как и на передней подвеске — одевается на шток аммортизатора.

Подвески грузовых автомобилей

Одна из первых и наиболее распространенных конструкций зависимой подвески — с продольными или поперечными рессорами и гидравлическими амортизаторами. Ее до сих пор применяют на грузовиках, коммерческих автомобилях и на некоторых моделях внедорожников. Это наиболее простой вариант решения задней подвески: мост «подвешивается» на продольных рессорах, закрепленных в кронштейнах кузова. Кроме этого, к балке заднего моста крепятся амортизаторы. В такой конструкции рессоры выполняют также функции направляющих элементов, то есть связывают колесо с кузовом и определяют его кинематику.

Плюс зависимой задней подвески подобного типа — очевидная простота конструкции, правда, это имеет какое-либо серьезное значение только для производителя. На практике же рядового автомобилиста ожидают только минусы: недостаточная эффективность работы рессор, как направляющих элементов. При достижении высоких скоростей относительно «мягкие» рессоры оказываются не в состоянии придавать заднему мосту необходимое положение в пространстве, отчего сильно ухудшается сцепление шин с дорогой, и, как следствие, проявляется неудовлетворительная управляемость машины на высоких скоростях.

Подвески внедорожников и пикапов

Рассмотрим варианты подвесок на данный тип автомобилей подробней. Здесь присутствуют несколько видов подвесок:
-автомобили с зависимой передней и задней подвесками,
-автомобили с независимой передней и зависимой задней подвеской,
-автомобили с полностью независимой подвеской.
Разбирать устройство начнем с задней подвески. Наиболее распространенной задней подвеской внедорожников является рессорная или пружинная подвеска с жестким неразрезным мостом.

Источник

Виды и типы подвесок автомобилей

Подвеска, наряду с двигателем и кузовом, – это одна из важнейших составляющих автомобиля. Именно к ней приковано внимание множества конструкторов и инженеров. Типы подвесок автомобилей бывают разными, что зависит от вида авто (легковое или грузовик), привода (передний, задний, полный), сегмента, который занимает модель, и, конечно же, цены на машину.

Существует множество типов подвесок. Некоторые использовались ранее, другие применяются и сейчас, так что необходимо рассмотреть те типы, которые получили наибольшее распространение в современном автомобилестроении:

Подвеска типа McPherson

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Двухрычажная подвеска

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины (длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Читайте также:  О логистике автомобилей и не только

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Адаптивная подвеска

Такая подвеска в корне отличается от остальных типов. Строго говоря, создание адаптивной схемы не было настоящей революцией, так как за основу была принята гидропневматическая подвеска, реализованная на автомобилях Citroen и Mercedes-Benz.

Но в те времена она была довольно примитивной, тяжелой и занимала слишком много места. На сегодняшний день от всех этих недостатков конструкторы смогли избавиться. Единственный минус подобного подхода заключается в его сложности.

Что касается достоинств, то их масса:

Различные концерны используют свои схемы такой подвески, но общие черты у них одинаковы. Это потому, что любая адаптивная конструкция имеет в своем составе следующие компоненты:

Блок управления анализирует ситуацию на основе данных, полученных от датчиков, и посылает команды на стабилизатор и амортизаторы (зависит от дорожных условий). Все это происходит практически моментально. Кроме этого, варианты работы подвески можно настраивать и самому.

Подвеска типа «Де Дион»

Этот тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, путем отделения картера главной передачи. Если раньше он крепился к самой балке моста, то в данном случае картер держится непосредственно на кузове.

Это позволяет передавать крутящий момент посредством полуосей, закрепленных на ШРУСах, и сделать подвеску как независимой, так и зависимой.

Но от главных недостатков всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» практически невозможно, а при резком старте машина просто «приседает» на задние колеса.

Несмотря на попытки ликвидации этих недостатков путем установки дополнительных элементов (направляющих), несбалансированное поведение авто остается главной проблемой.

Задняя зависимая подвеска

Данный тип – характерная черта «классики» Жигулей. Особенностью сей конструкции являются цилиндрические винтовые пружины, играющие роль упругих элементов. По сути, балка заднего моста не только «висит» на этих 2-х пружинах, но и фиксируется к кузову посредством 4-х продольных рычагов. Дополняет этот набор реактивная поперечная штанга, которая обязана гасить крены кузова и улучшать показатели управляемости.

Комфорт и плавность хода оставляют желать лучшего, по причине большого веса самого заднего моста и неподрессоренных масс. Это особенно актуально в тех случаях, когда задний мост оказывается ведущим, так как к балке крепят редуктор, картер главной передачи и другие компоненты.

Полузависимая задняя подвеска

Данная схема получила широкое распространение и используется в конструкции большинства современных полноприводных машин. Она представляет из себя два продольных рычага, которые в центре крепятся к поперечине. У такого типа подвески много преимуществ:

Минус этой конструкции только один – невозможность применения на заднеприводных автомобилях.

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Подвески грузовиков

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Подводя итог отметим, что рассмотренные типы подвесок автомобилей не являются исчерпывающим списком, но в наши дни они наиболее популярны, как в отечественном, так и в мировом автомобилестроении.

Источник

Zheka147 › Блог › Типы подвески автомобилей

В данной статье мы расскажем о различных видах подвески применяемых на автомобилях, расскажем о их конструктивных особенностях, плюсах и минусах эксплуатации в каждом конкретном случае. Конструирование подвески заключается в удалении четырех из шести возможных «степеней свободы» и оставлении двух оставшихся — вращения колеса, для передвижения и вертикального его перемещения для нашего комфорта на кочках.

На практике это невозможно, и связано прежде всего с отсутствием абсолютно жестких материалов. Очень трудно полностью устранить возможность поворота относительно поперечной и продольной оси. Конструкторы независимых подвесок на практике поняли, что лучше позволить изменяться развалу, но сделать его равным и направленным противоположно крену кузова, поскольку это сохраняет вертикальное положение колес при поворотах. Из всех типов подвесок, использовавшихся в 20 веке в конструкциях автомобилей, сейчас завоевали популярность и практичность только шесть основных решений.
Это многорычажная, двойные рычаги, MacPherson, продольный рычаг, продольные рычаги связанные поперечной балкой, торсионная балка. Из этих элементов только три последних (продольные рычаги связанные поперечной балкой, продольные рычаги и торсионные балки) применяются только для задних подвесок переднеприводных автомобилей, а остальные могут использоваться как впереди так и сзади, для любого из колес автомобиля.
В отличие от остальных «продольные рычаги, связанные поперечной балкой» и «торсионная балка» не совсем подходит для независимой подвески, их еще называют «полузависимыми» (вертикальное перемещение одного из колес влияет на перемещение противоположного).
Из редко применяющихся подвесок, без сомнения старейшей является осевая балка, с каждой стороны которой установлено по колесу. Сейчас применяются, как подвеска автомобилей на лонжеронных рамах (иначе говоря, в каталогах пишут, что это «жесткий мост» или «зависимая подвеска»). Такие подвески используют не для комфорта, а для того, чтобы они долго служили при эксплуатации автомобиля на пересеченной местности (или откровенного бездорожья).

Читайте также:  Кожа для обшивки двери автомобиля

— более пространственная и структурно эффективная конструкция, чем подвеска на двойных поперечных рычагах (иными словами, появилась возможность устанавливать поперечные двигатели большей мощности и новыми коробками на автомобили с небольшими габаритами). Система передает нагрузки на каркас кузова через три отдельных и удобно расположенных точки (верхнюю поворотную «турель» самой стойки и две точки присоединения рычагов). Это дает возможность размещения двигателя без помех верхним опорам стоек.
Подвеска получается при соединении нижней части телескопической амортизаторной стойки к поворотному кулаку ступицы колеса. Нижняя часть стойки располагается поперечно выступающей части нижнего рычага или паре отдельных рычагов.
Стойка МакФерсон обеспечивает высокое расположение центра крена — обычно желательное — и поскольку стойка имеет большую длину, изменение развала колеса во время его вертикального перемещения или крена кузова незначительно.

У MacPeherson есть два недостатка.
1. центр крена может перемещаться на большое расстояние от своего статического положения во время поворота, что может привести к проблемам с управляемостью.
2. управление присоединенными к стойкам колесами вызывает поворот стоек, а это увеличивает усилие, прикладываемое к рулевому управлению, и требует использования верхнего поворотного устройства с низким трением. Подвеска типа MacPeherson используется на автомобилях ВАЗ с передним приводом начиная с восьмерок и по настоящее время.
Взади данную систему используют редко, спереди ее используют в подавляющем большинстве, на нее перешли даже такие брэнды, как Jaguar.

Обычно в подвеске Макферсон используются винтовые пружины, установленные вокруг амортизаторной стойки, но это не единственный способ. В прошлом, например, Fiat использовал стойки MacPherson для задней подвески, в которой в качестве упругого элемента использовалась установленная снизу одна широкая листовая рессора.
Было выяснено, что установка пружин с небольшим смещением относительно амортизатора уменьшает проблему «жесткости», когда вертикальные силы, действующие на колесо, невелики. «Жесткость» — тенденция стойки не двигаться, пока не будет превышена пороговая сила, а затем начинать двигаться неожиданно – может приводить к неприятному чувству жесткости подвески на ровных дорогах.

Передняя подвеска с широко расставленные двойные рычаги с вытянутым вверх рычагом поворотного кулака. Винтовая пружина и телескопический амортизатор установлены раздельно (дает дополнительные возможности в настройке).

Подвеска состоит из двух раздвоенных рычагов, расположенных друг над другом, раздвоенные стороны которых крепятся к кузову, а противоположные концы с помощью шарниров к верхней и нижней частям поворотной цапфы. Ступица переднего колеса может поворачиваться вокруг двух шарниров при повороте.

Геометрия подвески на двойных рычагах может быть изменена не только изменением длины рычагов, но и углом наклона рычагов относительно горизонтальной плоскости, если смотреть спереди на неподвижный автомобиль. Оси, относительно которых вращаются рычаги и которые проходят через крепления рычагов к кузову, могут быть слегка наклонены относительно горизонтальной плоскости, а иногда также могут быль смещены крепления рычагов вперед или назад для того, чтобы создать вертикальные силы (против кивков и рысканья), действующие на кузов при торможении и ускорении, или «подправляют» геометрию для получения предпочтительного изменения развала при критическом маневре.

Для точного понимания, как будет вести себя подвеска в тех или иных ситуациях и какая нужна длина рычагов, помогают компьютеры и программы автоматизированного проектирования. Одно из преимуществ данной подвески более высокая устойчивость и управляемость на поворотах (мы говорим про переднюю подвеску), чем у подвески МакФерсон, но требует большего количества «человекочасов» и затрат на разработку и испытания, что удорожает автомобиль. Поэтому данный вид подвески используют на автомобилях Д-класса и выше и дорогих «имиджевых» автомобилях.

Взади такую подвеску сейчас применяют редко: либо амортизатор и пружина идут в одном комплекте (МакФерсон), либо используют дополнительные рычаги (многорычажная система).

похоже на независимую подвеску на двойных поперечных рычагах, в которой каждый рычаг разрезан на два отдельных звена, иногда с добавлением пятого звена. Сейчас применяется для задних подвесок автомобилей «представительского» класса и некоторых автомобилей «С» класса.

Каждый рычаг и звено контролирует конкретный аспект поведения колеса, например изменение его развала или поперечного перемещения. Звенья могут быть сконструированы так, чтобы они могли работать совместно и все же не влияя друг на друга, а также им может быль придана определенная форма, чтобы освободить пространство, необходимое конструктору для интерьера кузова или других особенностей конструкции.

Процесс проектирования очень сложен, он может осуществляться только с помощью компьютера. Многорычажная подвеска очень дорога в производстве и обслуживании, но она самая «комфортная» для всех пассажиров. Большое количество звеньев, сайлент-блоков и шарниров отлично гасят удары при резком наезде на препятствия. Все элементы крепятся на подрамнике через мощные сайлент-блоки, что сильно увеличивает шумоизоляцию автомобиля от колес. Тем не менее езда по пересеченной местности (по неровностям и колдобинам) данной подвеске нежелательны, т.к. легко могут вывести ее из строя, а обслуживание данного вида подвесок относительно дорого.

Самый простой способ создания независимой подвески — присоединение колеса к концу продольного рычага, который шарнирно прикрепляется к балке, прикрепленной поперек кузова автомобиля, фактически это конструкция подвески продольных рычагов.
Эта балка часто принимает форму поперечной трубы, которая действует как подрамник и воспринимает все боковые силы. Конструкция на продольных рычагах обеспечивает параллельность колес продольной линии автомобиля все время, не считая некоторого изгиба рычагов и деформации присоединительных втулок. Колеса наклоняются с углом развала, идентичным крену кузова на поворотах.

Некоторые конструкторы шасси приветствуют появляющееся при этом некоторое уменьшение силы сцепления задних шин, потому что появляется возможность уменьшения чрезмерной недостаточной поворачиваемости, хотя это и приводит к уменьшению общей силы сцепления на поворотах.

Втулки, которыми рычаги крепятся к балке сглаживают удары и вибрацию, передаваемую от колеса на кузов, ранее данный вид подвески использовался на автомобилях B-класса, что давало дополнительный объем под багажник и места пассажиров. Сейчас данная подвеска используется редко, вместо нее используют торсионную балку.

Одна из наиболее широко распространенных в качестве задней подвески маленьких и среднеразмерных переднеприводных автомобилей, впервые появилась в середине 70-х.
Она состоит из двух продольных рычагов, соединенных с поперечной балкой, часть длины которой выполнена в виде небольшой буквы Н, которая сверху шарнирно прикрепляется к кузову, а колеса прикрепляются снизу. Сама поперечная балка полая внутри и может легко скручиваться, позволяя рычагам двигаться вверх и вниз независимо, в то время как остающаяся жесткость достаточна, чтобы удерживать рычаги на постоянном расстоянии.

Продольные связанные рычаги

Продольные рычаги, связанные поперечной балкой — одно из эволюционных направлений конструкторов, направленное на удешевление производства автомобилей (точно также, как и торсионная балка).
Как и с торсионной балкой, данная подвеска позволяет сделать большой кузов для пассажиров и багажник, она недорога в производстве и обслуживании, легко устанавливается на автомобиль.

Недостатки теже: тяжело сделать комфортной езду для пассажиров задних сидений на неровных дорогах. И вибрация, передаваемая от колеса через данную подвеску на кузов, что отрицательно сказывается на шумоизоляции.

Из редко применяющихся подвесок, без сомнения старейшей является осевая балка, с каждой стороны которой установлено по колесу. (жесткий мост или зависимая подвеска)

Для улучшения управляемости, уменьшения крена кузова в поворотах и улучшения плавности хода часто вместе с осевой балкой устанавливается поперечная реактивная штанга (тяга Панара).
