OSRAM › Блог › Виды автомобильной оптики: фара головного света
Сегодня даже опытные автомобилисты порой имеют весьма поверхностные представления о конструкции фары головного света – такое их теперь многообразие.
Давайте попробуем внести ясность в этот вопрос и вместе разобраться в столь важной детали современного автомобиля.
Безопасность и комфорт
Главная задача фары головного света – максимально ярко освещать дорогу перед автомобилем и не слепить других участников движения. Прежде всего, это касается ближнего света. По принятым в 1957 году европейским стандартам установлено понятие светотеневая граница (СТГ) с асимметричным светораспределением. СТГ – это такая линия на дороге (примерно в 55-60 метрах перед автомобилем), где луч света должен заканчиваться и переходить в практически полную темноту. Асимметричность заключается в том, что правая часть светового потока светит дальше, обеспечивая акцентированное освещение правой стороны дороги и обочины. До 90-х годов правильная СТГ достигалась путем отсечения световых пучков фильтрами и шторками, позже появились другие решения, но обо всем по порядку.
С параболическим отражателем
Вплоть до 90-х годов все автомобили были оснащены фарами с зеркальным параболическим отражателем. Лампа в них располагалась строго по центру, что удобно для дальнего света, когда лучи попадают на всю поверхность отражателя. При включении ближнего света, специальный фильтр не давал лучам падать на нижнюю часть зеркала. Также лампа прикрывалась специальным колпачком, который не позволял свету проходить прямо.
Недостатком таких фар была низкая эффективность. Лишь часть света лампы в итоге попадало на дорогу. Что подтверждает КПД в 27%. Ни один современный автопроизводитель уже не использует такой вид головной оптики в конструкции автомобиля.
С отражателем сложной формы (рефлекторные)
В 90-х годах, с появлением совершенно новых материалов, изменением технологий и внедрением компьютерного моделирования в автопромышленность пришли отражатели сложной формы, что кардинально преобразило внешний вид фары.
Отражатель в них разработан таким образом, чтобы свет от него попадал в нужное место дороги. Каждый изгиб отвечает за освещение конкретного участка дороги. При этом задействована и верхняя, и нижняя часть.
Рассеиватель стал больше не нужен, фара закрыта теперь ровным поликарбонатом. Отказ от стекла позволил снизить вес конструкции почти на килограмм.
Благодаря всем изменениям эффективность фары повысилась почти в два раза, до 45%.
Линзовая фара с проекционным (эллипсоидным) отражателем
Это самый современной тип фары, использующей отражатель. Пучок света в них формирует линза, которая и распределяет его в нужное место дороги.
Для получения четкой СТГ, применяется специальный экран, отсекающий часть света. Он выполняет роль заслонки, прерывающей луч света снизу. Подобная технология используется в биксеноновой фаре, но об этом позже.
КПД линзовой фары составляет 52%.
Корректоры света
Первые фары с параболическим отражателем нуждались в механической регулировке при помощи специальных винтов. Сегодня все автомобили оснащаются устройством, меняющим высоту света из салона. Водитель приподнимает лучи или опускает их, в зависимости от рельефа местности и загруженности багажника. Называется такое устройство корректором.
Бывают механические, гидравлические, пневматические и электромеханические устройства. Чаще всего встречаются электромеханические корректоры. Их начали применять с середины девяностых годов 20 века и используют до сих пор в большинстве легковых автомобилей.
С появлением ксеноновых ламп, понадобились автоматические корректоры. Они регулируют высоту лучей на основе телеметрических датчиков, отслеживающих высоту дорожного просвета.
Если вы решили самостоятельно установить ксенон в фары, в которых он не предусмотрен штатно, учтите, что по ГОСТ Р 51709-2001 вам придется раскошелиться и на автоматический корректор, иначе серьезного разговора с инспектором ДПС не избежать.
Какие лампы подойдут?
Часто на автофорумах приходится читать утверждения «опытных» водителей о том, что «линзованная оптика разработана исключительно для ксенона».
Начнем с того, что любая ксеноновая лампа имеет в своем названии букву S или R. S-type предназначена для элипсоидных отражателей, R–type – для рефлекторных.
S-type применяется в биксеноне. При переключении на ближний, свет лампы не уменьшается, как думают многие, а используется механическая шторка, которая поднимается и перекрывает нижнюю часть отражателя, образуя светотеневую границу.
R –type разработана для рефлекторных отражателей и работает, как правило, в качестве лампы ближнего света. Функцию механической шторки выполняет фильтр, расположенный на самой колбе лампы. По сути, это защитное покрытие, которое не пропускает свет на нижний отражатель и формирует все ту же СТГ.
Как увеличить яркость?
Еще один распространенный вопрос автомобилистов: «Можно ли ставить лампу большей мощности, чем рекомендует изготовитель?». Если на фаре написано 55Вт, то превышать эту цифру не стоит.
Во-первых, вырастет энергопотребление бортовой сети. Во-вторых, более мощная лампа будет перегревать фару, что в конечном итоге выведет из строя весь блок. Если вы не удовлетворены яркостью лампы, вам не обязательно повышать ее мощность. Например, новое поколение NIGHT BREAKER LASER является сегодня самой яркой галогенной автолампой OSRAM! При этом потребляемая мощность составляет все те же 55 Вт.
Инновационные лазерные технологии обеспечивают до 150% больше яркости, если сравнивать с минимальными установленными требованиями, а тщательно продуманная структура нити накала позволила добиться дополнительной светоотдачи. Световой луч от этой лампы до 150 м длиннее, а излучаемый свет до 20% белее. Как конструкторам удалось добиться столь выдающихся показателей, мы расскажем позже в отдельной статье.
Источник
Виды автомобильной оптики: фара головного света
Сегодня даже опытные автомобилисты порой имеют весьма поверхностные представления о конструкции фары головного света. – такое их теперь многообразие. Давайте попробуем внести ясность в этот вопрос и вместе разобраться в столь важной детали современного автомобиля.
Безопасность и комфорт
Главная задача фары головного света – максимально ярко освещать дорогу перед автомобилем и не слепить других участников движения. Прежде всего, это касается ближнего света. По принятым в 1957 году европейским стандартам установлено понятие светотеневая граница (СТГ) с асимметричным светораспределением. СТГ – это такая линия на дороге (примерно в 55-60 метрах перед автомобилем), где луч света должен заканчиваться и переходить в практически полную темноту. Асимметричность заключается в том, что правая часть светового потока светит дальше, обеспечивая акцентированное освещение правой стороны дороги и обочины. До 90-х годов правильная СТГ достигалась путем отсечения световых пучков фильтрами и шторками, позже появились другие решения, но обо всем по порядку.
Автомобильные фары параболическим отражателем
Вплоть до 90-х годов все автомобили были оснащены фарами с зеркальным параболическим отражателем. Лампа в них располагалась строго по центру, что удобно для дальнего света, когда лучи попадают на всю поверхность отражателя. При включении ближнего света, специальный фильтр не давал лучам падать на нижнюю часть зеркала. Также лампа прикрывалась специальным колпачком, который не позволял свету проходить прямо.
Недостатком таких фар была низкая эффективность. Лишь часть света лампы в итоге попадало на дорогу. Что подтверждает КПД в 27%. Ни один современный автопроизводитель уже не использует такой вид головной оптики в конструкции автомобиля.
Сравните внешний вид фары ближнего и дальнего света ВАЗ-2106. Фара ближнего света (левая) оснащена защитным колпачком черного цвета.
Автомобильные фары с отражателем сложной формы (рефлекторные)
В 90-х годах, с появлением совершенно новых материалов, изменением технологий и внедрением компьютерного моделирования в автопромышленность пришли отражатели сложной формы, что кардинально преобразило внешний вид фары.
Лампу по-прежнему закрывает защитный колпачок
Отражатель в рефлекторных фарах разработан таким образом, чтобы свет от него попадал в нужное место дороги. Каждый изгиб фары отвечает за освещение конкретного участка дороги. При этом задействована и верхняя, и нижняя часть автомобильной фары.
Линзовая фара с проекционным (эллипсоидным) отражателем
Это самый современной тип фары, использующей отражатель. Пучок света в линзовых фарах формирует линза, которая и распределяет его в нужное место дороги.
Линза в фаре не только формирует световой пучок, но и усиливает его
Для получения четкой СТГ (свето-теневой границы), в линзовой фаре применяется специальный экран, отсекающий часть света. Он выполняет роль заслонки, прерывающей луч света снизу. Подобная технология используется в биксеноновой фаре, но об этом позже.
КПД линзовой фары составляет 52%.
Корректоры света
Первые фары с параболическим отражателем нуждались в механической регулировке при помощи специальных винтов. Сегодня все автомобили оснащаются устройством, меняющим высоту света из салона. Водитель приподнимает лучи или опускает их, в зависимости от рельефа местности и загруженности багажника. Называется такое устройство корректором.
Бывают механические, гидравлические, пневматические и электромеханические устройства. Чаще всего встречаются электромеханические корректоры. Их начали применять с середины девяностых годов 20 века и используют до сих пор в большинстве легковых автомобилей.
Сегодня корректором света фар оснащаются абсолютно все современные автомобили
С появлением ксеноновых ламп, понадобились автоматические корректоры. Они регулируют высоту лучей на основе телеметрических датчиков, отслеживающих высоту дорожного просвета.
Если вы решили самостоятельно установить в свои фары ксенон, учтите, что по ГОСТ Р 51709-2001 вам придется раскошелиться и на автоматический корректор, иначе серьезного разговора с инспектором ДПС не избежать.
Какие лампы подойдут в фары?
Часто на автофорумах приходится читать утверждения «опытных» водителей о том, что «линзованная оптика разработана исключительно для ксенона».
Ксеноновые лампы R – type разработаны для рефлекторных отражателей и работают, как правило, в качестве ламп ближнего света. Функцию механической шторки выполняет фильтр, расположенный на самой колбе лампы. По сути, это защитное покрытие, которое не пропускает свет на нижний отражатель и формирует все ту же СТГ.
Как увеличить яркость света фар?
Еще один распространенный вопрос автомобилистов: «Можно ли ставить лампу большей мощности, чем рекомендует изготовитель?». Если на фаре написано 55Вт, то превышать эту цифру не стоит.
Во-первых, вырастет энергопотребление бортовой сети. Во-вторых, более мощная лампа будет перегревать фару, что в конечном итоге выведет из строя весь блок. Если вы не удовлетворены яркостью лампы, вам не обязательно повышать ее мощность. Например, новое поколение NIGHT BREAKER LASER является сегодня самой яркой галогенной автолампой OSRAM! При этом потребляемая мощность составляет все те же 55 Вт.
Инновационные лазерные технологии обеспечивают до 150% больше яркости, если сравнивать с минимальными установленными требованиями, а тщательно продуманная структура нити накала позволила добиться дополнительной светоотдачи. Световой луч от этой лампы до 150 м длиннее, а излучаемый свет до 20% белее. Как конструкторам удалось добиться столь выдающихся показателей, мы расскажем позже в отдельной статье.
Галогенные лампы повышенной яркости OSRAM NIGHT BREAKER LASER выпускаются с цоколем H1, H3, H4, H7, H8, H11, HB3, HB4.
Источник
Эволюция автомобильных фар: от керосина до светодиода
Сегодня в это сложно поверить, но на первых автомобилях устройств, которые сейчас официально именуются «световыми приборами», не было вовсе! Езда на «самобеглых экипажах» во времена Готтлиба Даймлера и Карла Бенца была весьма рискованным занятием и в светлое время суток. А уж о том, чтобы ездить ночью, мало кто помышлял.
Фото: Oldmotor.com; Media.daimler.com
Однако с началом эры массового распространения автомобилей проблему освещения дороги непосредственно перед движущейся машиной решать было просто необходимо.
«Керосинки»
Первые автомобильные фары представляли собой просто-напросто керосиновые лампы. Их главными преимуществами на тот момент была простая, как правда, конструкция, а также возможность максимальной унификации со светильниками, массово распространенными в быту.
На этом, однако, все плюсы «керосинок» для автомобилиста заканчивались, поскольку со своей основной задачей такие фары справлялись отвратительно. Они не столько освещали путь перед машиной, сколько обозначали ее присутствие на дороге. На автомобилях тех лет применялись также масляные светильники, и по эффективности они соответствовали «керосинкам». Замена им была разработана весьма быстро.
С паровоза на автомобиль
В 1896 году, всего через 10 лет после того, как Карл Бенц получил патент на свой первый автомобиль, авиаконструктор Луи Блерио предложил использовать на машинах ацетиленовые фары. Аналогичной конструкции прожекторы активно применялись в то время на… паровозах!
Фото: Tomislav Medak/Wikipedia.org
Дорогу такие фары освещали уже вполне сносно, но активное их использование сопровождалось для водителя «танцами с бубном». Чтобы включить головной свет, нужно было открыть кран подачи ацетилена, затем открыть стеклянные колпаки самих фар и, наконец, зажечь спичкой горелки. Ацетилен при этом вырабатывался прямо на ходу: в отдельном баке, разделенном на два отсека, в который перед поездкой нужно было засыпать карбид кальция и залить воду.
Ацетиленовые светильники, к слову, применяются до сих пор. Например, на расположенных в отдаленных районах маяках – в случае, если для них невозможно или невыгодно вести отдельную линию электропередачи или ставить автономный генератор.
Плюс электрификация всех авто
Хорошо знакомые нам электрические фары стали широко применяться на автомобилях с начала 20-х годов XX века. Впрочем, на моделях класса «люкс» их начали использовать даже раньше: с середины 10-х гг. – практически сразу после изобретения. Одними из первых электрофары в стандартной комплектации получили Cadillac Model 30 и легендарный Rolls-Royce Silver Ghost.
По сути, первые подобные фары представляли собой электрические прожекторы, и с основной своей задачей они, естественно, справлялись на ура. Возникла, однако, другая проблема: водители, ехавшие ночью встречными курсами, нещадно ослепляли друг друга. Так появились первые корректоры фар, причем разных типов: рычажные, тросовые, гидравлические. Некоторые производители выводили на переднюю панель рычажок реостата, которым водитель мог отрегулировать яркость ламп.
До чего дошел прогресс…
На первый взгляд современные автомобильные фары далеко «уехали» от прожекторов начала 20-х. Отчасти это действительно так, но… Как говорят в Одессе, вы будете смеяться: в целом конструктивная схема фар головного света и сегодня остается той же! Они по сию пору состоят из корпуса, отражателя, рассеивателя и лампы – источника света.
Прогресс, однако, на месте не стоит, и в рамках этой нехитрой принципиальной схемы конструкция автомобильной фары регулярно дополнялась важными элементами, делавшими ее все более функциональной, долговечной, удобной и безопасной в использовании.
Так, в 1919 году компания Bosch представила лампу с двумя нитями накаливания. Вкупе с изобретенным к тому временем рассеивателем это был важный шаг на пути решения проблемы, над которой бились конструкторы все предыдущие десятилетия: как эффективно освещать дорогу и при этом не слепить встречных?
В середине 50-х французская фирма Cibie предложила революционное по тем временам решение, применяемое до сих пор. Идея состояла в создании асимметричного пучка света, чтобы со стороны водителя фары светили ближе, чем со стороны пассажира. С 1957 года подобное распределение света входит во все европейские технические регламенты для автомобилей массового производства.
В 1962 году компания Hella представила первую автомобильную галогенную лампу. Колба такой лампы заполняется галогенидами – газообразными соединениями йода или брома, препятствующими активному испарению вольфрама с нити накаливания. В итоге светоотдача «галогенки» выросла в полтора раза по сравнению с лампами прежних поколений, ресурс – сразу вдвое, снизилась теплоотдача, да еще и сама лампа стала гораздо компактнее! Галогенные лампы до сих пор остаются «золотым стандартом» в области автомобильной светотехники.
Citroen AMI: один из первых в мире серийных автомобилей с прямоугольными фарами.
Примерно в те же годы стали производиться автомобили с фарами прямоугольной формы. Затем, с внедрением технологий компьютерного моделирования, конструкторы получили возможность создавать комбинированные рефлекторы сложной формы: с делением на сегменты, каждый из которых по-разному фокусирует световой пучок.
В 1993 году Opel впервые применил на массовом автомобиле (модель Omega) пластиковый поликарбонатный рассеиватель. Это улучшило светопропускание фары и радикально снизило ее общую массу: почти на килограмм.
В конце 90-х – начале 2 000-х началось широкое применение так называемых поворотных фар, световой пучок в которых направлялся вправо/влево вслед за соответствующим поворотом рулевого колеса. Первые эксперименты в этом направлении начались практически сразу после изобретения электрических фар. Однако вскоре попали чуть ли не под законодательный запрет: технологии того времени не позволяли менять направление светового потока так быстро, как это было необходимо во время движения автомобиля.
Довести идею до ума одной из первых смогла компания Citroen при технической поддержке уже упомянутой фирмы Cibie. Первые поворотные фары дальнего света появились в 1968 году на легендарной модели DS.
К слову, сегодня функция освещения траектории движения в повороте отнюдь не всегда реализуется за счет поворачивающегося прожектора. На недорогих машинах эта задача возлагается на дополнительные боковые лампочки или «противотуманки».
Opel Signum (слева) и рентген-схема его поворотных фар головного света.
Впрочем, даже самый «продвинутый» вариант поворотного света – комбинированный, при котором на малых скоростях включаются боковые лампы, а на высоких – поворачивающиеся прожекторы, – перестал быть уделом моделей класса «Люкс». Такие фары доступны и на автомобилях гольф-класса. Хотя опция эта – отнюдь не дешевая…
В настоящее же время мы наблюдаем, по сути дела, закат «карьеры» лампы накаливания как основного источника света в автомобильных фарах. Эффектную точку в ней призваны поставить газоразрядные лампы. Более известные широкой публике как ксеноновые.
Даже в самом простом варианте использования ксенона – в качестве заполнителя колбы лампы накаливания – эффективность освещения существенно возрастает, а световой поток приближается по спектру к солнечному излучению.
Максимальной же эффективности работы традиционных фар можно добиться при использовании ксеноновых газоразрядных ламп, в которых светится не вольфрамовая нить, а сам газ при подаче высокого напряжения. «Ксенон» потребляет значительно меньше энергии, светит вдвое ярче обычных «галогенок», а служит при этом гораздо дольше за счет принципиального отсутствия хрупкой нити.
Первым серийным автомобилем с ксеноновыми газоразрядными лампами (производства Bosch) стал BMW 750iL 1991 модельного года.
«Безламповое» будущее

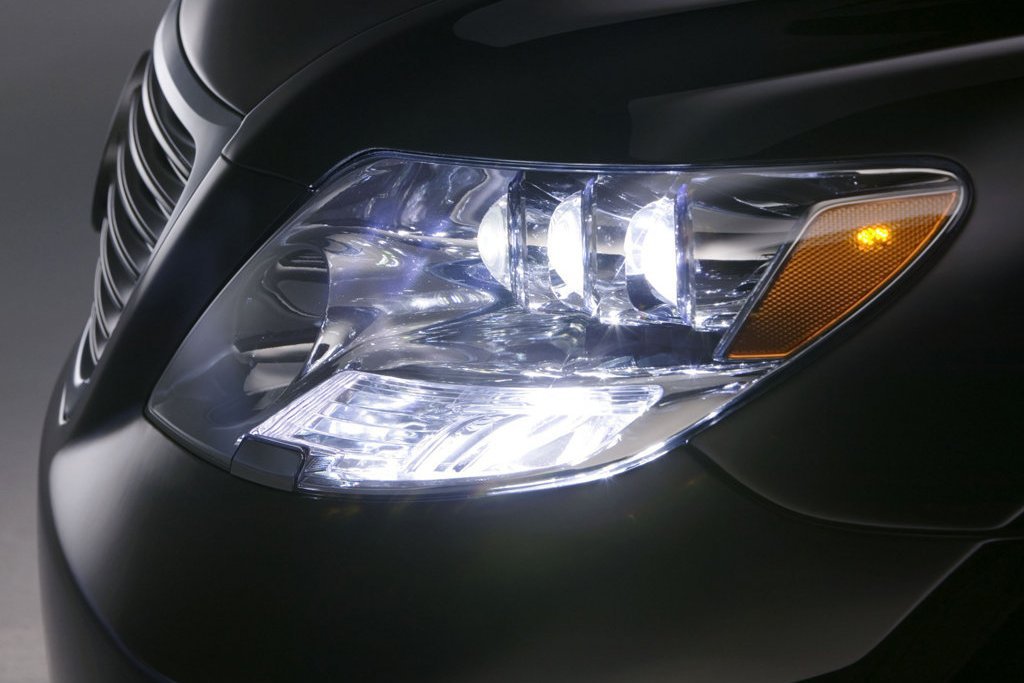

Но, как бы ни были эффективны ксеноновые лампы, – будущее, по мнению специалистов, за фарами на основе светодиодов. Инженеры Philips, например, заявляют, что уже в ближайшее время такие фары вытеснят не только «ксенон», но и галогеновые лампы.
Фото: компания Hella
Светодиоды потребляют меньше энергии, нежели традиционные лампы, а служат едва ли не на порядок дольше. Но главное – устройство светодиодных фар проще, чем ксеноновых, а кроме того у них практически отсутствует характерная для «ксенона» инерция при включении.
Первыми серийными автомобилями с оптикой на светодиодах были, как водится, люксовые модели. В 1992 году BMW 3-Series Cabrio получил центральный светодиодный стоп-сигнал, в начале 2000-х на Audi A8 W12 появились светодиодные дневные ходовые огни. А на Lexus LS 600h 2008 года передние блок-фары впервые в мире стали полностью светодиодными.
Ну а сегодня такие системы головного освещения уже не являются экзотикой. Полностью светодиодные фары (правда, пока только в качестве опции) получил, например Seat Leon нового поколения.
Думается, пройдет совсем немного времени – и подобные фары будут столь же привычны на массовых авто, как и сегодняшние «галогенки»…
Еще один «стандарт будущего», о котором нельзя не сказать: на концептах немецких производителей – Audi и BMW — уже используются лазерные фары.
И если Audi со слов исполнительного директора Руперта Штадлера собирается оснащать лазерной оптикой серийные модели, но не называет никаких конкретных дат, то в BMW уже предлагают лазерные фары в качестве опции для спортивного гибрида i8, серийный выпуск которого назначен на 2014 год.
В январе текущего года на выставке потребительской электроники CES в Лас-Вегасе во время демонстрации концепт-кара Audi Sport quattro, оснащенного инновационными фарами, компания производитель рассказала про отличительные особенности лазерных диодов от традиционных, упомянув дальность освещения – фантастические 500 метров!
Экономичность, компактность и могучая интенсивность света — вот безусловные козыри лазерной оптики. Естественно никто не будет светить лазером в глаза встречному потоку, тем более что решение, как сделать работу таких элементов безопасным, уже есть. Встречаем будущее!
Источник
