Какие слои у шумоизоляции на автомобиль

YURRaVS › Блог › Шумоизоляция автомобиля, по всем правилам, своими руками.

В данной статье мы разберем, что такое шумоизоляция и с чем ее едят. А также поймем как правильно сделать шумоизоляцию своими руками.

Шумоизоляция автомобиля — это процесс, предназначенный для снижения уровня посторонних шумов в автомобиле. Шумоизоляция является одним из необходимых шагов при проведении тюнинга автомобиля. Помимо комфорта, обработка автомобиля шумоизоляционными материалами придает антикоррозийные свойства. Можно сделать незначительную шумоизоляцию в автомобиле, а можно и по полной программе. Всё зависит от того, с какой целью вы её делаете.

Перед тем, как делать шумоизоляцию автомобиля, давайте разберемся с источниками шума. Условно их можно разделить на две группы:

— Внешние источники — шум от колес, шум от потока воздуха, да и вообще, все посторонние шумы, доносящиеся с улицы.
— Внутренние источники – это шум двигателя, трансмиссии, скрип различных элементов отделки салона.

Теперь определимся с целью, для чего же стоит делать шумоизоляцию автомобиля своими руками? Конечно главная цель – это комфорт водителя и пассажиров. Какие же конкретно плюсы дает полная шумоизоляция авто?

— Снижение уровня дорожного шума
— Устранение скрипов элементов салона
— Снижение уровня шума от мотора
— Улучшение звучания акустической системы
— Теплоизоляция салона

В зависимости от этих задач проводится обработка разных частей автомобиля с помощью разных материалов.

Материалы для шумоизоляции машины

Для шумоизоляции автомобиля применяются различные материалы, которые отличаются как акустическими, так и физическими свойствами. Из них выделяют следующие виды:

— Вибродемпфирующие
— Шумопоглощающие
— Уплотнительные
— Тепло и звукоизолирующие

Для обработки различных участков автомобиля используется материал разной толщины и фактуры.

Например, для шумоизоляции пола, багажника, колёсных арок, перегородки моторного отсека, центрального тоннеля — применяется более толстый виброизолирующий материал: Визомат ПБ-2, Вибропласт M2, BiMast Super, Визомат МП, или BiMast Bomb.

Для шумоизоляции дверей: Вибропласт M2 или Визомат MП.

Для шумоизоляции крыши автомобиля используется Вибропласт M1 или Битопласт.

Для достижения хорошего эффекта шумо и виброизоляции моторного отсека, рекомендуется на перегородку моторного отсека со стороны салона приклеивать следующие материалы:

— первый слой Вибропласт M2;
— второй слой Сплэн;
— третий слой Визомат ПБ-2.

Для шумоизоляции капота используется материал Изотон ЛМ.

Сколько необходимо материала, при шумоизоляции своими руками?

Подробнее что, куда и сколько:

Для шумоизоляции дверей, крыши, багажника, капота и пола необходимо использовать выбропоглощающие материалы (Вибропласт, Бимаст, Визомат). Минимальный расход — 6м2 (15 листов размером 0,53х0,75м).

Для шумоизоляции колесных арок и перегородки моторного отсека поверх слоя Вибропоглощающего материалов необходимо провести обработку теплозвукоизолирующим материалом (СПЛЕН). Минимальный расход — 2,5 м2 ( 2 листа размером 1х1,25м).

Для шумоизоляции пола и багажника поверх слоя Вибропоглощающего материала необходимо сделать обработку теплозвукоизолирующими материалами (Изолон ППЭ, Стизол, СПЛЕН ). Минимальный расход — 4 м2 ( 3 листа размером 1х1,25м).

Источник

shumoff-kamensk › Блог › Из чего состоит шумоизоляция?

Итак, шумоизоляция состоит из трех частей. Первое — это виброизоляция. Когда автомобиль находится в движении он вибрирует, а звук, как известно, это и есть вибрация. Когда частота колебаний достигает 20 Гц (20 колебаний в секунду), мы начинаем слышать гул. Таким образом, как бы странно это ни звучало, большую часть шумов создает именно ваш автомобиль. Поэтому напихать вату в двери эффекта не даст.

Первым делом нужно применить виброизоляцию (Шум[OFF] М2, М3, М4, Practik). Это битумный материал, бывает разной толщины и плотности. Он обволакивает металл, не давая ему вибрировать, тем самым создавая тишину.

Выбирая виброизоляцию, отталкивайтесь от того, что вы ею будете обрабатывать. Определите, какие элементы у вас больше всего подвержены вибрациям. Обычно это колесные арки, пол, моторный отсек. В авто с автозвуком стоит хорошо проклеить двери возле динамика, заднюю полку, а также крышку багажника, задние крылья и крышу.

Клея виброизоляцию, стоит помнить, что наша цель — не давать металлу вибрировать. Чтобы ее достичь, достаточно заклеить 75-80% поверхности. Поэтому, чтобы не сильно утяжелять авто и сэкономить деньги, виброизоляцию режут на куски (размер произвольный) и клеят с отступом друг от друга. Отступ в 1,5 — 2 сантиметра вибрировать не будет либо эта вибрация будет незначительна. Также не надо заклеивать технологические отверстия — это пустая трата денег. Клея виброизоляцию, стоит выбирать прямые тонкие участки. Места с изгибом, швы, утолщенные вибрируют меньше, чем ровные и тонкие.

С другой стороны, если вы подготавливаете авто для автозвука, лучше заклеить всю поверхность (особенно в дверях и багажнике), включая эти самые технологические отверстия. Таким образом создается так называемая «акустическая коробка». За динамиком можно приклеить кусок самой толстой виброизоляции, чтобы не давать металлу и шанса на вибрации. Сделав это, вы получите сочный, глубокий бас.

И третья часть, не менее важная — это антискрип. Самоклеящаяся ткань, которая клеится на торцах и в местах стыка разных элементов авто, чаще всего пластика с кузовом. Таким образом, при езде по кривой поверхности между двумя соседними элементами существует мягкая прокладка, они не трутся друг об друга и не скрипят. Главное уделить внимание всем элементам, даже самым мелким и незначительным.

Итог
Что мы имеем? Если все правильно сделать, то машина становится более цельной по ощущениям. Стыки на дороге проходит, как одно целое, а не каждая деталь в отдельности. При этом появляется ощущение дорогого авто. Открытые стекла вызывают антипатию. Музыку не надо громко включать — ее слышно на минимальной громкости. За пределами авто музыку, наоборот, не слышно — мы не мешаем окружающим людям. Задних пассажиров так же лучше слышно, не надо кричать через весь салон. После 7-часовой поездки голова не трещит от постоянного гула.

Источник

Mitsubishi Lancer Sportback malakhov01 › Бортжурнал › Шумоизоляция, пол в салоне 3 слоя

Приветствую. Продолжаем дорабатывать авто в плане шумоизоляции.
Читайте мою предыдущую запись, где написано о материалах, инструментах и затратах на данную процедуру, здесь Шумоизоляция, Начало
В этой статье будет подробно расписан процесс шумоизоляции пола в салоне.

Начнём с разборки салона. НЕ ЗАБУДЬТЕ СКИНУТЬ КЛЕММУ С АККУМА, ВО ИЗБЕЖАНИЕ ВСЯЧЕСКИХ ОШИБОК НА ПРИБОРКЕ И ПРОЧЕГО!Процесс расписывать не буду, поскольку это не сложно, да и всё уже давно расписано в интернете. Просто откручиваем и отщелкиваем всё, что видим, и вытаскиваем из салона)) Главное запомнить последовательность разборки и ничего не потерять.

Итак, разобрали салон, вытащили ковролин. Задние спинки в хетчбеке можно не снимать, они не мешают. Такая картина у нас открывается после разбора:

НАЧИНАЕМ!
ПЕРВЫЙ СЛОЙ — ВИБРОИЗОЛЯЦИЯ
Берём лист вибры (какую вибру я использовал, написано в предыдущей записи Шумоизоляция, Начало). Вырезаем по размеру (я клеил вибру по всей поверхности пола, для гидроизоляции). Вырезали по размеру, сверили, обезжирили поверхность, сняли защитную бумагу, приложили, нагрели феном, прикатали. Прикатываем МАКСИМАЛЬНО качественно, без пузырей (под ними может образовываться конденсат, результат — коррозия).Если под виброй образовался пузырь — берём шило, протыкаем его, выгоняем воздух, нагреваем, прикатываем. Материал должен быть горячим, квадратики на материале нужно раскатать, чтобы их не было видно, тогда материал считается хорошо прикатаннымЭто очень важно, так как именно от того, как вы прикатаете материал, зависит качество виброизоляции. В итоге мы получаем примерно такую картину:

Читайте также:  Обзор автомобилей до 200000

Пространство под ногами переднего пассажира и водителя виброизолируем насколько можем дотянуться под торпеду:

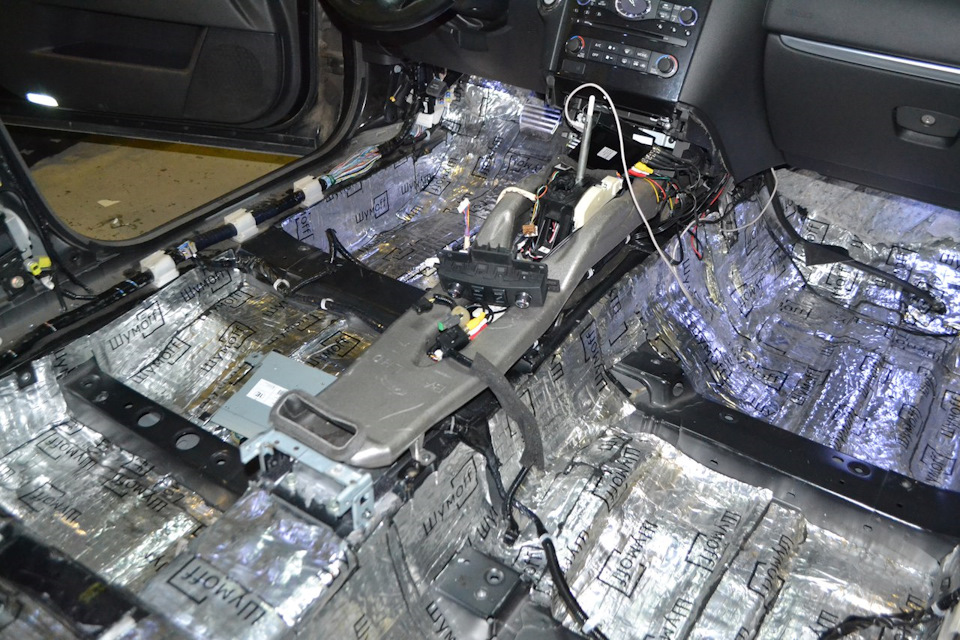

Первый этап завершен.

ВТОРОЙ СЛОЙ — ШУМОИЗОЛЯТОР
Листы шумоизолятора клеятся такими же кусками, как и виброизоляция, НО! Не повторяйте моих ошибок! Не клейте шумоизолятор большими кусками, одно неловкое движение, и этот кусок склеивается у вас в руках раз и навсегда! Поэтому, чтобы не портить материал, клейте кусками умеренного размера!

Отрезали материал, примерили, обезжирили поверхность, отклеили защитную плёнку, АККУРАТНО приложили материал (он больше не отклеивается, поэтому прикладывайте аккуратно), можно прикатать роликом.

ВАЖНОЕ ЗАМЕЧАНИЕ! Данный материал ВПИТЫВАЕТ влагу, поэтому клейте его строго на вибру, либо на пластик.
В и тоге получаем такой белоснежный пол)

ТРЕТИЙ СЛОЙ — ШУМОПОГЛОТИТЕЛЬ (ВОЙЛОК)
На этом этапе я использовал два вида материала — влагостойкий и обычный войлок. Влагостойкий войлок (его можно и нужно клеить большими кусками) клеил в ногах пассажиров т.к. он имеет защитное покрытие сверху, которое не пропускает воду., обычный войлок клеил под задним сиденьем, на пластиковые детали и немного под торпедой.
Войлок отлично впитывает влагу, учитывайте это при шумоизоляции!
Влагостойкий войлок имеет клеевой слой, его мы примеряем, вырезаем, делаем необходимые подрезы, клеим.
Обычный войлок нужно приклеивать самому. Лучше использовать при этом аэрозольный клей, но у меня такого не было, я использовал обычный Момент Классик. А вообще войлок можно даже не приклеивать в таких местах, как например под задним сиденьем, там он и так никуда не денется.
ВАЖНО! Опять же, войлок впитывает воду, поэтому он НЕ должен соприкасаться с металлом во избежание коррозии.

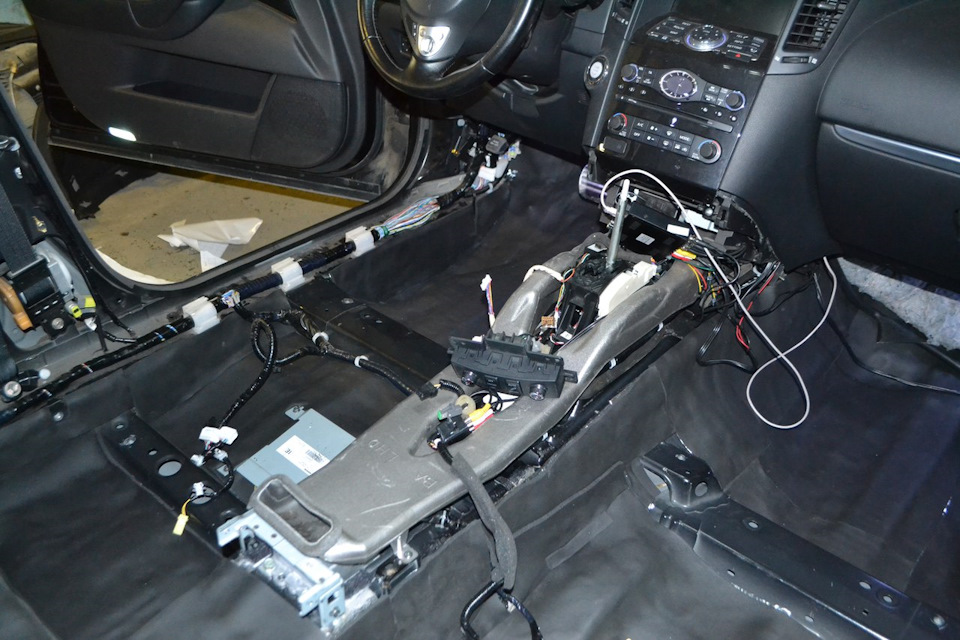

В итоге получаем что-то подобное:

НА ЭТОМ СЛЕДУЕТ ЗАОСТРИТЬ ВНИМАНИЕ Глупо рассчитывать, что после такого «пирога» на полу, всё встанет на свои места как с завода. Всё встаёт обратно с усилием, будьте готовы к этому.Не бойтесь где-то подрезать, где-то подправить, этого не будет видно в собранном салоне. Например, мне пришлось немного уменьшить толщину пенопласта в ногах переднего пассажира, т.к. пластиковые накладки порогов не вставали на своё место:

Укладываем обратно ковролин. Позже, при установке пластика, я немного подрезал ковролин на углах, т.к. он стал выше на пару сантиметров, но это уже зависит от того, как вы всё уложите. Главное не переборщите с подрезаниями))

Поставили пластик порогов, тоннель, сиденья в обратном порядке. Будьте аккуратны с штекерами на сиденья, ничего не сломайте и не перепутайте. До того момента, пока проводка не подключена к сиденьям, не рекомендуется одевать клемму аккумулятора.

Ну вот и всё. Расписал как мог. Подписывайтесь, скоро следующая запись о шумоизоляции. Удачи вам)

Источник

huskylab › Блог › Шумоизоляция (на примере STP)

Что такое шумоизоляция автомобиля и для чего она требуется?

Шумоизоляция автомобиля – это комплексное решение для улучшения комфорта в салоне, состоящее из правильно подобранного и установленного комплекта материалов. Снижение уровня внешнего шума с помощью правильной шумоизоляции приводит к уменьшению утомляемости, заметному приросту качества звучания даже штатной аудиосистемы, улучшает защиту от коррозии, позволяет сохранять в салоне автомобиля зимой тепло, а летом прохладу. Шумоизоляционные материалы наносятся на элементы автомобиля по определённой технологии, что приводит к структуре типа «сэндвич», нижней частью которого является виброизоляция, а все последующие слои – шумоизоляцией или шумопоглощением.

Какие бывают материалы?

Все материалы делятся на определённые подгруппы в зависимости от области применения.

Виброизоляционные (виброизоляция) – это основной материал для комплексной шумозоляции автомобиля. Как правило, выпускается в виде листов определённых размеров. Виброизоляторы бывают битумные, мастично-битумные и мастичные, с основой из фольги или без неё. Битумная и мастично-битумная виброизоляция требует нагрева при нанесении, однако её эффективность заметно выше. Такой материал наносится на самые вибронагруженные места: передние и задние колесные арки, пол, моторный щит. Виброизоляция на основе мастики не требует нагрева, применяется на полу багажника, под задним сидением, дверях, крыше, капоте. Материалы с фольгой заметно удобнее в нанесении.

Теплошумоизоляционные (теплошумоизоляция)
– это самоклеящиеся вспененные полимерные материалы с закрытоячеистой струкутурой, которые также имеют и отличные теплоизоляционные свойства. Они являются эффективным решением по борьбе со сторонним шумом в средне- и высокочастотном диапазоне. Как правило, шумоизоляционные материалы клеятся на виброизоляторы. Теплошумоизоляция наносятся без предварительного нагрева. К шумоизоляционным материалам относятся: Сплэн 3002, 3004 и 3008, Барьер 4КС и 8КС, Флекс 6 и 10. Материалы не впитывают влагу, однако имеют не стойкий к воде клеевой слой, что немного ограничивает область их применения.

Шумоизоляционные — это тяжёлые, но эффективные материалы. К ним относятся NoiseBlock 2мм и 3мм, которые наносятся только третим слоем поверх шумоизоляции или шумопоглотителя.

Шумопоглощение — это материалы с открытоячеистой структурой. К ним относятся Бипласт 5К, 10К и 20К, Бипласт Премиум, Акцент 8КС, 10КС и Акцент 10ЛМ КС (этот материал имеет фольгированную основу и обладает теплоизоляционными качествами), Битопласт 5К и 10К. Ощутимый эффект от таких материалов будет с использованием NoiseBlock: та малая часть шума, которая прошла через Акцент, отражается от NoiseBlock и повторно направляется в Акцент, где и глушится окончательно.

Противоскрипные (они же антискрип) – самоклеящиеся тканые материалы, наносящиеся на места соприкосновений деталей из одинаковых или разных материалов, которые в процессе эксплуатации могут создавать взаимное трение и, как следствие, скрипы и шумы. Материал не требует разогрева при нанесении. Самым популярным и распространённым является Маделин. Так же антискрипными свойствами обладает Бипласт.

Вспомогательные — это материалы, которые имеют узкую область применения. К ним относится ВИЭК 0,2Кс — толстая фольга 200 микрон, которая подходит для заделывания больших технологических отверстий в дверях и создания основы для виброизоляции.

1. Акцент гасит звук со стороны клеевого слоя, а Битопласт — со стороны пористой поверхности. Сплэн не гасит вообще, а лишь отражает, но обеими поверхностями.
2. Акцент и Битопласт менее устойчивы к влаге, их применение внутри дверей нежелательно, так как наберут влагу и не будут работать как шумопоглотители
3. Но про Сплэн не забываем. Свойство Сплена отражать звуковые волны позволит улучшить характеристики звукопоглотителя. Для этого применяем такой пирог: «вибра — Акцент — Сплен 4 мм». Область применения — пол, арки и, по желанию, потолок. Тонкий слой звукоотражающего материала поверх звукопоглощающего позволит снизить звуки ударок камушков по днищу и аркам, а также звуки капель дождя и града — по крыше.
4. Двойной слой вибро- (шумоизоляции) менее эффективен, чем одинарный, но более толстый. (Лучше 1 слой 8 мм, чем два по 4мм)
5. Лучше использовать сочетания материалов, например с использованием вибродемпфирующих мастик
6. Если важно качество звучания акустики – внутри двери лучше полностью отказаться от шумопоглотителя, лишь напротив динамика наклеить круг из Битопласта. Если качество акустики не критично, то внутри двери следует использовать Сплен.

Читайте также:  Путевой лист для грузового автомобиля талон заказчика

А теперь конкретные рецепты:

1слой – нанесение на металл
Снижение колебаний и вибрации металла
Бимаст Bomb (улучшенный вариант)
Бимаст Super (стандартный вариант)
Лучшие вибропоглощающие материалы
Средний расход на автомобиль 9 листов
Самоклеющийся материал.
Покрытие:
Bomb – алюминиевая фольга
Super – фольгированный картон
Толщина материала – 4,0 мм
Размер листа – 0,75х0,53 м
Требует нагрева перед монтажом

2 слой – нанесение на виброматериал
Шумоизоляция
Сплен 3004
Сплен 3008
Эффективный звукоизолирующий материал
Отличный теплоизолятор
Средний расход на автомобиль – 5 листов
Самоклеющийся материал
Толщина материала: 3004 – 4 мм, 3008 – 8 мм
Размер листа – 1,0х0.75м
Не впитывает влагу
Не требует нагрева перед монтажом

Крыша, дверь багажника

1слой – нанесение на металл
Снижение колебаний и вибрации металла
Вибропласт Gold (улучшенный вариант)
Вибропласт Silver (стандартный вариант)

Вибропоглощающие материалы
Средний расход — 6 листов
Самоклеющийся материал
Покрытие – алюминиевая фольга
Толщина материала: Gold – 2,3 мм, Silver – 2,0 мм
Размер листа – 0.75х0.53 м
Не требует нагрева перед монтажом

2 слой – нанесение на виброматериал
Звукопоглощение
Битопласт А5К
Звукопоглащающий и уплотнительный материал, помогает устранить нежелательные звуки и скрипы в салоне.
Материал пропитан специальной битумной композицией.
Средний расход материала 5 листа
Самоклеющийся материал.
Толщина материала – 5мм
Размер листа 1,0х0,75 м
Не использовать в местах с прямым доступом влаги
Не требует нагрева перед монтажом

1слой – нанесение на металл
Снижение колебаний и вибрации металла
Вибропласт Gold (улучшенный вариант)
Вибропласт Silver (стандартный вариант)

Вибропоглощающие материалы
Средний расход — 1 лист
Самоклеющийся материал
Покрытие – алюминиевая фольга
Толщина материала: Gold – 2,3 мм, Silver – 2,0 мм
Размер листа – 0.75х0.53 м
Не требует нагрева перед монтажом

2 слой – нанесение на виброматериал
Звукопоглощение
Акцент 10ЛМ КС
Эффективный звукопоглащающий материал
Материал обладает теплоизоляционными свойствами
Средний расход материала на автомобиль 2 листа
Самоклеющийся материал
Толщина материала – 10мм
Размер листа 1,0х0.75 м
Не требует нагрева перед монтажом

Улучшаем качество звука. Двери

2 слой – нанесение на виброматериал
Звукопоглощение
Акцент 10ЛМ КС

Эффективный звукопоглащающий материал
Материал обладает теплоизоляционными свойствами
Средний расход материала на автомобиль 2 двери – 1 лист, 4 двери – 2 листа
Самоклеющийся материал
Толщина материала – 10мм
Размер листа 1,0х0.75 м
Не требует нагрева перед монтажом

Битопласт А5К
(на пластиковую обшивку двери)
Звукопоглащающий и уплотнительный материал, помогает устранить нежелательные звуки и скрипы в салоне.
Материал пропитан специальной битумной композицией.
Средний расход материала 2 двери 1 лист, 4 двери 2 листа
Самоклеющийся материал.
Толщина материала – 5мм
Размер листа 1,0х0,75 м
Не использовать в местах с прямым доступом влаги
Не требует нагрева перед монтажом

Источник

Car-Design › Блог › Руководство шумоизоляции автомобиля

Перед тем, как приступить к звукоизоляции автомобиля, необходимо составить план предстоящей работы. Это сильно упростит процесс, ускорит его и оптимизирует расход материала. При выборе схемы звукоизоляции следует руководствоваться соображениями общей массы привносимых элементов звукоизоляции как дополнительной нагрузки на автомобиль, приемлемой стоимости материалов, трудозатрат при монтаже и сборке/разборке салона автомобиля.

Монтаж звукоизоляционных материалов следует производить при температуре, близкой к комнатной. Оптимальным температурным диапазоном является 16-25 градусов Цельсия. При понижении температуры значительно увеличивается время прогрева материалов и, напротив, ускоряется их остывание. Соответственно, уменьшается временной промежуток, в который материал может быть должным образом смонтирован на поверхность. Увеличивается риск неровной приклейки, образования пустот, ненужных нахлёстов, что, в конечном итоге, сказывается на качестве звукоизоляции автомобиля. Повышенная температура для выполнения работ никаких существенных противопоказаний не имеет.

Для выполнения работ потребуются следующие материалы и инструменты:

Рабочие перчатки (несколько пар)
Фен
Уайт-спирит
Спирт этиловый или изопропиловый
Ткань для протирки (ветошь)
Ножницы по металлу (желательно подпружиненные)
Нож
Рулетка, угольник, металлическая линейка (50-100 см)
Карандаш, металлическая «чертилка»

Кроме этого, могут потребоваться средства для удаления заводских покрытий, пришедших в негодность (шпатель, отвёртки), материалы и инструменты для локальных антикоррозийных работ (преобразователь ржавчины, «шкурка», абразивные насадки на дрель или «болгарку», быстросохнущая краска-спрей, эпоксидный и «масляный» антикоры).

Перед тем, как приступить непосредственно к монтажу звукоизоляционных материалов, следует должным образом подготовить поверхности.

Во всех случаях без исключения надлежит удалить неотверждаемое антикоррозийное покрытие. Никакие шумоизоляционные материалы не могут быть смонтированы поверх даже тонкого слоя антикора. Данное предостережение относится только к антикоррозийным составам, сохраняющим в процессе эксплуатации определённую вязкость (пластичность); как правило, они делаются на масляно-нефтяной или битумной основах. Эпоксидные антикоры в рабочем состоянии имеют твёрдую консистенцию и их удалять не нужно.

Любой неотверждаемый антикор хорошо растворяется уайт-спиритом. Тряпочка, смоченная в уайт-спирите, в несколько проходов почти полностью удаляет покрытие, не «травмируя» при этом краску или грунтовку. После того, как видимый слой антикора будет смыт, следует взять чистую ветошь и ещё раз протереть данную поверхность уайт-спиритом. Это обязательное требование, так как поверхность, чистая внешне, продолжает нести на себе тонкую «масляную» плёнку, прозрачную и оттого незаметную. Для гарантированного её удаления надлежит закончить работу по очистке поверхности протиркой её чистой тряпочкой, смоченной в спирте. В крайнем случае – в водке.

Удаление антикоррозийного покрытия не приводит к незащищённости данных участков кузова. Дело в том, что вибродемпфирующие материалы, наклеенные с соблюдением нижеописанной технологии, полностью препятствуют контакту металла (лакокрасочное покрытие — ЛКП) с влагой и воздухом, что является лучшей антикоррозионной защитой. Кроме того, механическая прочность вибродемпферов значительно выше таковой у «масляных» антикоров. Однако в местах, в которых вероятно постоянное наличие влаги (двери, пол под ногами водителя), разумно будет частично восстановить антикоррозийное покрытие после окончания работ по звукоизоляции

При работе при достаточно низких температурах (ниже 10 oС) вырезанный фрагмент материала укладывается липким слоем вверх и, после отделения защитной плёнки, равномерно прогревается монтажным феном. Следует помнить, что от качества и равномерности прогрева зависит адгезия материала, и, следовательно, качество вибродемпфирования и срок службы покрытия. Рекомендуется включить фен на полную мощность (соответствует максимальным оборотам вентилятора) и направить поток горячего воздуха под прямым углом к поверхности материала (КПД прогрева, таким образом, будет максимальным). Расстояние между прогреваемой поверхностью и соплом фена зависит от мощности последнего; примерно оно составляет 30-40 см. Надлежит экспериментальным путём найти баланс между расстоянием и интенсивностью перемещения фена над поверхностью материала, с тем, чтобы один край не успевал остыть в то время, пока прогревается другой. Прогрев и все последующие этапы монтажа следует производить в защитных перчатках. Это не только предохранит кожу от термических ожогов, но и защитит при контакте с острыми кромками кузовных панелей.Битумные материалы требуют более длительного и тщательного прогрева, чем каучуковые.

Читайте также:  Светодиодная лампа для автомобиля не горит

При работе при температуре выше 23 градусов каучуковые материалы можно монтировать вообще без предварительного прогрева. Битумные же материалы следует прогревать в любом случае.

Процедуру прогрева желательно производить в непосредственной близости от места предполагаемого монтажа материала. В качестве «прогревочного основания» можно использовать подходящий по размеру лист фанеры, гипсокартона и т.п. Основание не обязательно должно быть огнеупорным, но следите за тем, что бы поблизости не было легковоспламеняющихся предметов или жидкостей – ветоши с уайт-спиритом, тряпок, баллончиков с красой и пр. Так же внимательно нужно относится к работе с феном внутри салона автомобиля – велик риск подплавить пластиковые детали интерьера и элементы электропроводки. К сожалению, эти элементарные правила безопасности очень часто игнорируются.

Альтернативным способом термической подготовки каучуковых материалов (к битумным это относится в меньшей степени) может стать использование естественных источников тепла – батарей отопления, тепловентиляторов и т.п. Предварительно раскроенные фрагменты достаточно расположить в непосредственной близости от них на несколько минут – и материалы готовы к нанесению. Так же удобно работать с каучуковыми вибродемпферами летом на отрытом воздухе, под солнцем. Такие методы можно использовать тогда, когда звукоизоляция выполняется однократно и нет возможности использовать специальный фен.

Предостережение: никогда и ни при каких условиях не используйте для прогрева материалов источники открытого пламени – газовые горелки, паяльные лампы и пр. Это не только серьёзно повышает риск возгорания, но и почти гарантировано испортит сами материалы.

Приклеивание материалов должно производится по возможности быстро, дабы в полной мере использовать пластичность прогретого вязкоупругого слоя. Точкой первого контакта лучше выбирать центр фрагмента или один из его краёв и постепенно прижимать далее, следя за отсутствием складок и полостей. В случае образования складок или «пузырей» следует локально отклеить материал и, разгладив, приклеить его заново. В некоторых случаях может потребоваться дополнительный местный подогрев вновь приклеиваемой области – его нужно проводить со всеми предосторожностями.

Качество адгезии материалов как каучуковых, так и битумных зависит от температуры верхнего слоя в момент контакта с металлом и силы прижатия в пятне контакта. Напротив, долговременность приложения усилий при прижатии существенной роли не играет. Так же адгезия усиливается со временем и достигает своего максимума в течении нескольких дней после монтажа. Поэтому неправильно приклеенный и ещё не успевший остыть материал отклеить достаточно легко. Для каучуковых демпферов это может пройти «безболезненно» (структура материала не нарушается), а вот битумные демпферы могут «потерять» липкий слой. Исправить ситуацию поможет глубокий местный прогрев – в той области, где клеевой слой частично или полностью разрушен (ацетатная плёнка осталась на металле). Прогревать нужно интенсивно, до момента начала растекания битумного слоя. Этот момент хорошо выявляется появлением микропузырьков (верхний слой начинает «кипеть»). При этом остатки клея сгорают, а адгезия осуществляется за счёт свойств расплавленного битума.

Когда дефекты приклеивания имеют незначительную площадь либо расположены достаточно далеко от края фрагмента материала, точечное отклеивание с последующим переклеиванием проводить нецелесообразно. Достаточно сделать небольшой надрез, удалив воздух из «пузыря», после чего прогреть это место по наружному слою (фольге) и тщательно прижать.

Для битумных материалов целесообразно применять дополнительный прогрев уже смонтированного материала в местах огибания рельефа. Дело в том, что пластичность фольгированных материалов весьма ограниченна – фольга препятствует растяжению. Соответственно, участки со значительным перепадом высот в двух разных плоскостях можно «обойти» двумя способами: разделив фрагмент материала по числу демпфируемых плоскостей (проще говоря – нарезав маленькими кусочками) и путём разрыва фольги в углублениях рельефа. В первом случае существенно увеличивается трудоёмкость, во втором – ухудшается демпфирование. Дополнительный прогрев позволяет расплавленному битуму заполнить внутренние пустоты и обеспечить адгезию по всей площади рельефной поверхности (в определённых пределах, разумеется).

Следует помнить, что неравномерности, складки, пустоты и тому подобные дефекты приклеивания ухудшают демпфирование (в основном за счёт уменьшающейся площади контакта) и их нужно по возможности избегать (или исправлять). Кроме того, в местах неплотной приклейки демпфера (особенно, если это место герметично изолировано) существует теоретическая возможность конденсации влаги из остатков воздуха. И, соответственно, образования локального очага коррозии. Вероятность такого развития событий весьма невелика, но учитывать её рекомендуют все производители автомобильных звукоизоляционных материалов. По той же причине следует избегать монтажа фрагментов внахлёст: кроме того, что это неизбежно приводит к образованию микропустот, так ещё и затрудняет приклеивание последующих слоёв звукоизоляции. Идеальным решением будет монтаж фрагментов встык с минимальным зазором (или вовсе без оного), но такое качество работы приходит только с опытом.

Монтаж второго слоя вибродемпфера (если он предусмотрен планом) осуществляется аналогично первому. Требования к очистке поверхности здесь менее жёсткие, так как изначально лицевая поверхность материалов загрязнена незначительно. Для достижения требуемой чистоты достаточно однократной протирки верхней части первого слоя (фольги или битума) тряпочкой со спиртом.

Шумоизоляция
В дополнение к вибродемпфирующему слою применяют различные шумоизоляционные материалы. Как правило, это лёгкие пористые материалы с большим количеством мелких полостей, сообщающихся между собой. В заводской комплектации абсолютное большинство автомобилей имеет подобные материалы на днище и крыше.

Принцип шумоизоляции пористых материалов основан на возбуждении трения между волокнами (порами) энергией проходящей (падающей) звуковой волны и, соответственно, её частичным рассеянием. Максимальное звукопоглощение обеспечивается при непосредственном падении звуковой волны на материал, способный уменьшать интенсивность отражённых волн.

Комбинированные шумоизоляционные материалы монтируются в местах максимальной интенсивности излучения внешнего (по отношению к салону автомобиля) источника: моторном щите, днище, колёсных арках, капотном пространстве. Так же звукопоглотители используются для прямого уменьшения отражённой волны на крышке капота и внутри дверей, при установке в них акустических систем.

При монтаже шумоизоляционных материалов по возможности не следует удалять штатный звукопоглощающий ковёр автомобиля. В тех случаях, когда штатный ковёр пришёл в негодность, его желательно заменить на аналогичный.

После завершения работ по шумоизоляции в некоторых местах следует восстановить антикоррозионное покрытие по кромке вибродемпфера: в нижней части дверей, в нише запасного колеса, в нижней части задних крыльев.

Существенно ослабить передачу структурного шума от работы элементов подвески можно, проклеив места вокруг верхних креплений амортизаторов («чашки») вибродемпфером.

Ощутимый эффект даёт дополнительная обработка на тех участках моторного щита и пола, где имеются сквозные отверстия. Это место прохода рулевого вала, отверстия с резиновыми герметизирующими вставками для электропроводки, места крепления рычага КП и раздаточной коробки (если есть). Здесь можно применить материалы на каучуковой основе.

Уменьшить передачу вибрации на крышку капота можно, подложив под петли резиновые прокладки. Такие же прокладки можно подложить под крепления электровентилятора системы охлаждения к передней панели кузова.

Источник
