Nissan Almera 1.5 седан «Cappuccino»☕ › Logbook › Установка камеры заднего вида

Владельцам цветных дисплеев посвящается! Ну и тем кто задумался об их инсталляции)))
Само собой, устанавливая цветной дисплей от рестайлинговой примы, я сразу обдумывают и планировал дальнейшие перспективы.Скорее даже ради этого я его и установил!))Да и в любом случае грех не воспользоваться появившимися возможностями.
Планов было много, но из-за других дел и погоды как-то все поутихло.Но все же подвернулся момент и удалось внедрить хоть что-то.
Итак.Первым нововведением стала камера заднего вида.Самый недорогой и простой в плане подключения апгрейд, из всех возможных.
Само собой заказал камеру из Китая, за скромные 369 рублей =)) Пожалуй это единственный товар, который шел со скидкой на распродаже в тот день! )))
Не знаю есть ли смысл описывать подключение ибо все уже пережёвано до меня?Вот например хорошая статья с разъяснением www.drive2.ru/l/454925685845131322/

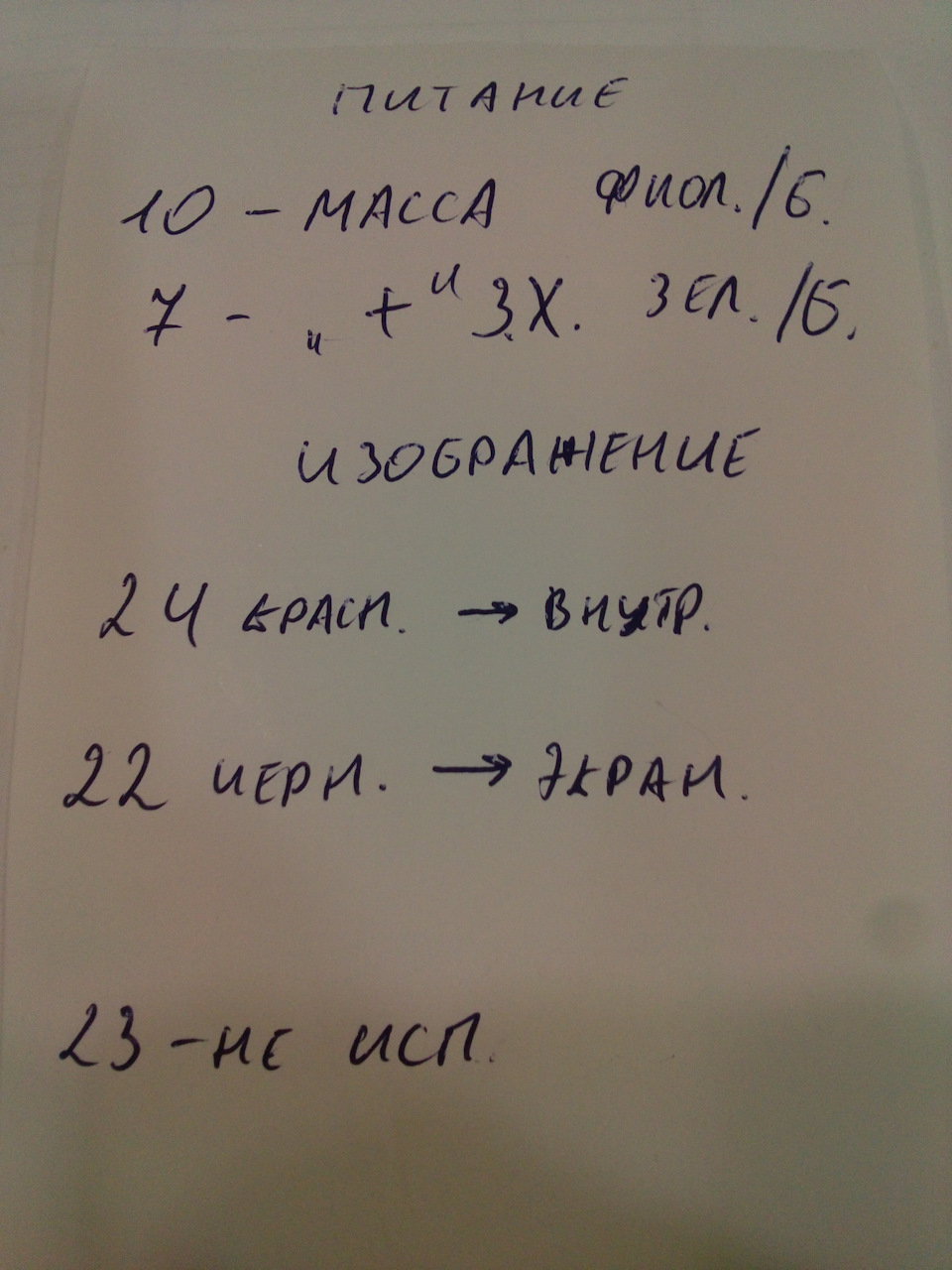

После подключения цветного дисплея у нас остаются 5 незадействованных контактов.Для себя нарисовал схему их подключения, согласно распиновке от alexs159

Лично я разбил установку на две части.Сначала, во время перекуров на работе, подключил и провел три провода от дисплея.Т.е. «+» от питания фары ЗХ, который нужен для активации картинки в дисплее, и два провода видеосигнала. Ну и сделал перемычку от 10-го пина на 1-й в самом разъеме дисплея для «-«, чтоб не тянуть его никуда.Затем провел эти провода за приборкой ну и потом вниз по порогу до водительского сиденья.Попутно нашел там «+» от фары ЗХ и пометил его.
Спустя пару недель произошла вторая часть установки.Провел по косе два провода видеосигнала в багажник, ну и затем по гофре в крышку.
Долго думал куда мне установить камеру?!У меня ведь там стоит типа «противотуманный лазер», на установку которого тоже ушло уйма времени и сил.Да и нравился он мне, несмотря на всю его бесполезность(((

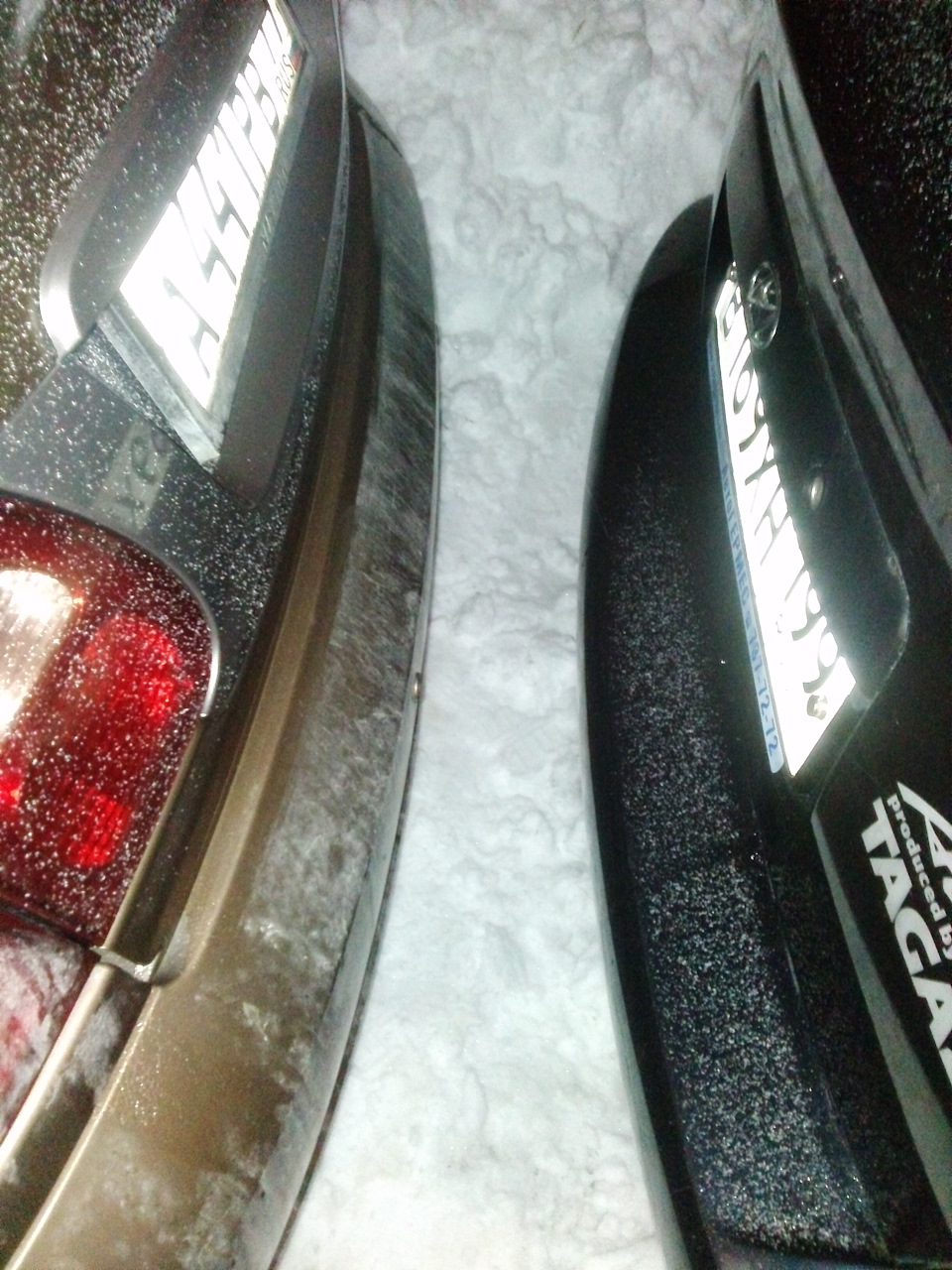

Рядом они не особо смотрелись, да и смещение было бы, а хотелось все по фэн-шую.В итоге было решено ставить камеру вместо этой безделушки-по центру!
Снял маску.Вот хороший материал по снятию www.drive2.ru/l/8365759/

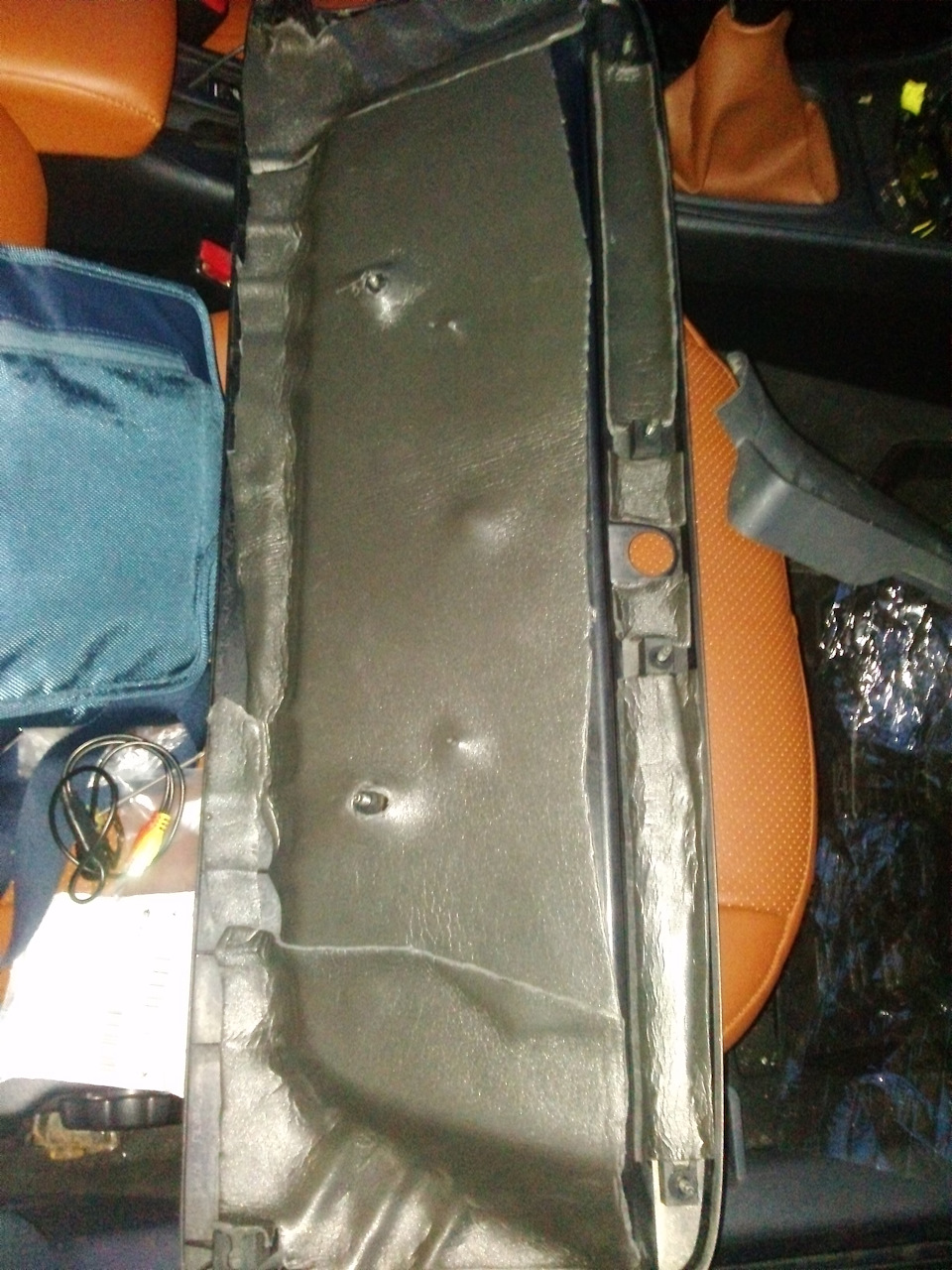

На этот раз я раскусил принцип, по которому снимаются клипсы))) Отнес домой маску и отмыл.Хоть и спонтанно, но решил на этот раз попробовать устранить ее дребезг.

Читайте также:  Пункты утилизации автомобилей в россии

Использовал сплен, который лежал в багажнике.Лучше было бы виброй конечно, но времени не было, да и погода не располагала.
В итоге при закрытии багажника дребезг пропал, но если стучать по нижней части, то что-то есть.Возможно из-за одной сломанной клипсы в прошлый раз?

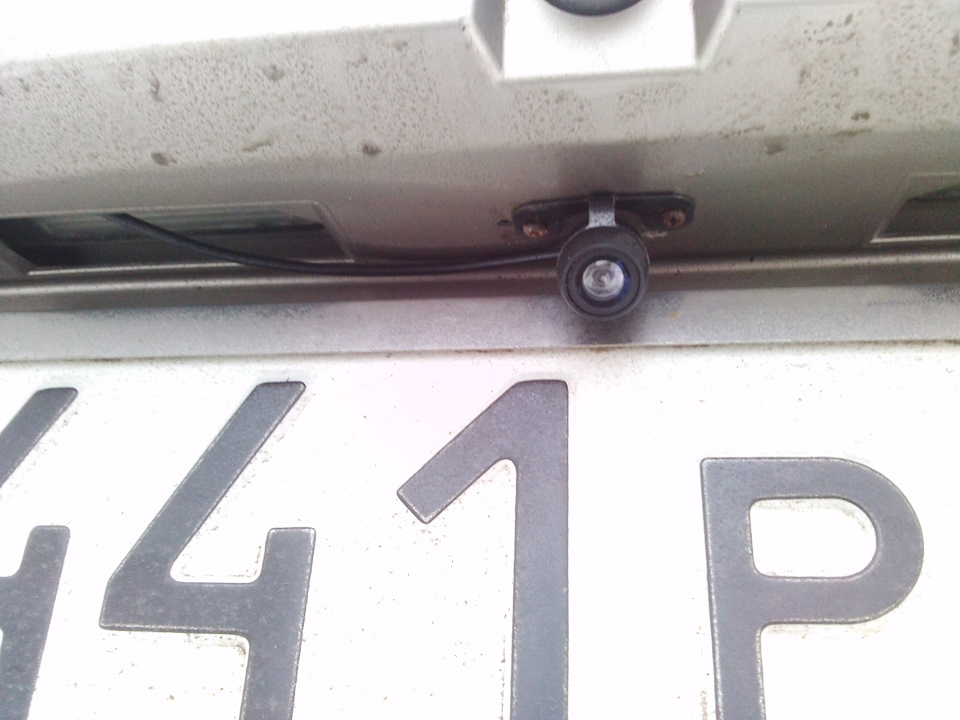

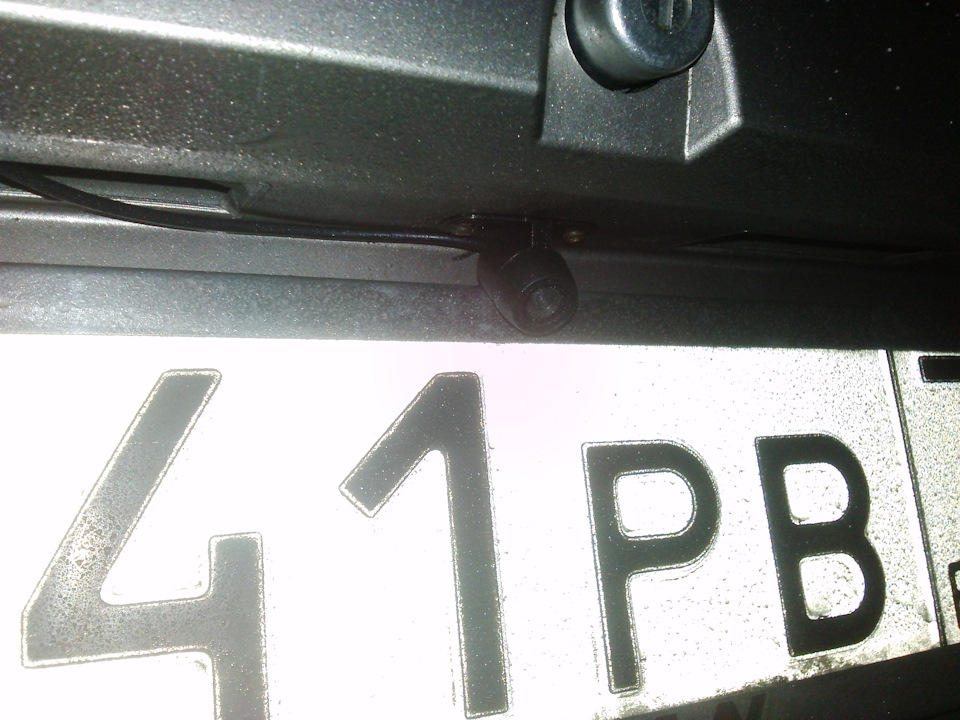

Вернемся к камере!) Прикрутил ее к маске, ну а проводку кинул, как и в случае с «лазером», через отверстие в крышке багажника.

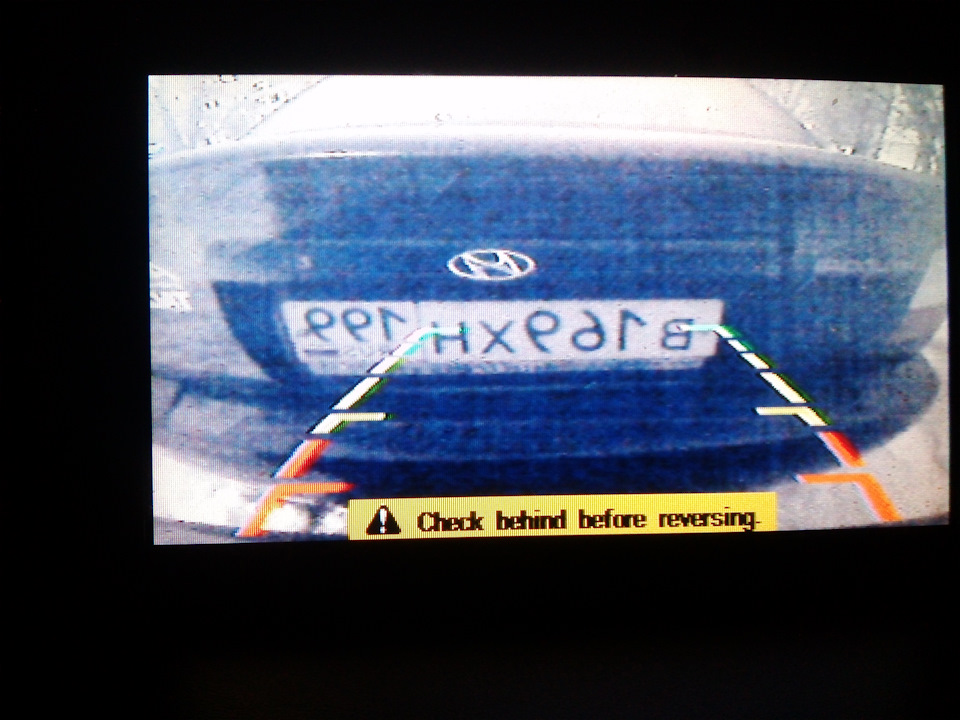

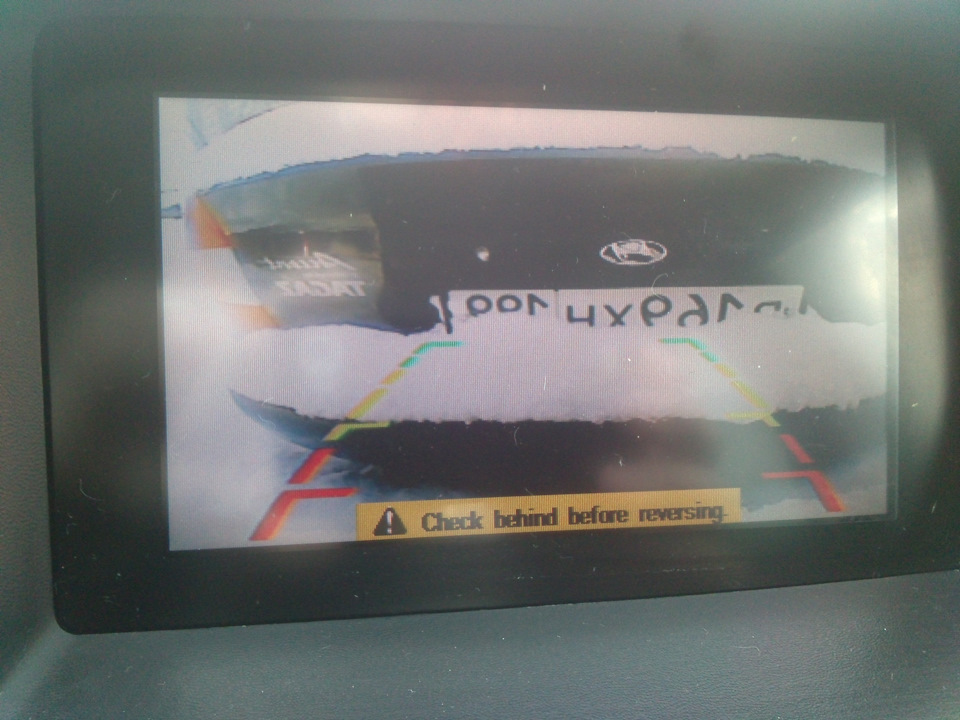

Несмотря на стоимость, качество картинки меня порадовало, особенно днем

В общем всем владельцам цветных дисплеев рекомендую!Тем более что цена вопроса смешная!))

На этом пожалуй буду заканчивать, а то итак много букв.Всем спасибо за внимание и до новых встреч!)
