Skoda Fabia › Бортжурнал › Камера заднего вида, уже вторая

Подписывайтесь на мою новую Skoda Fabia, множество новых доработок и просто интересных постов.

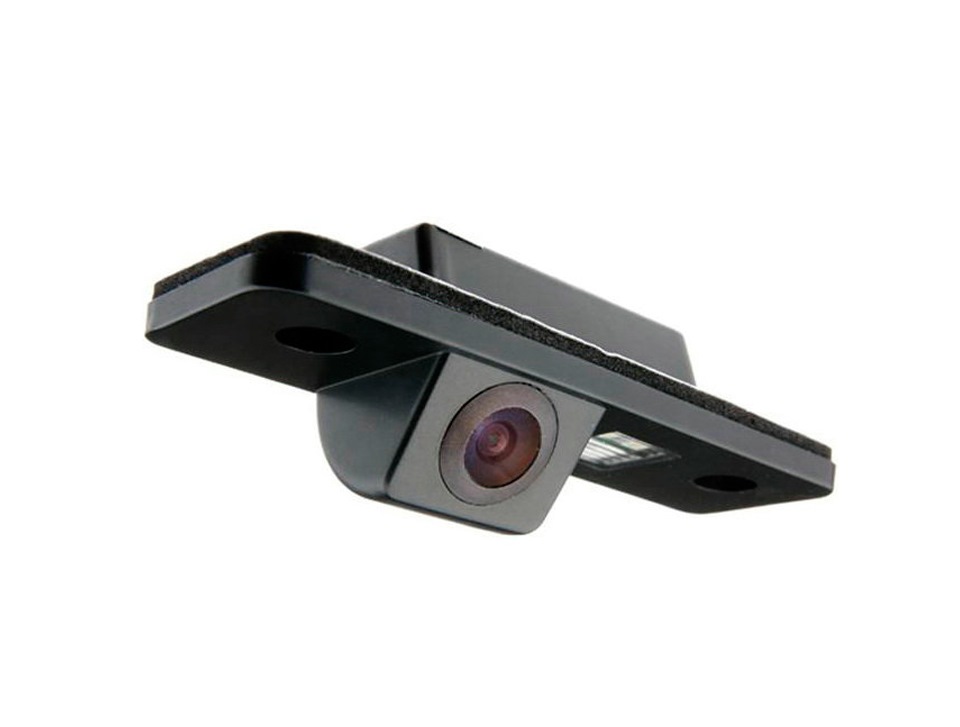

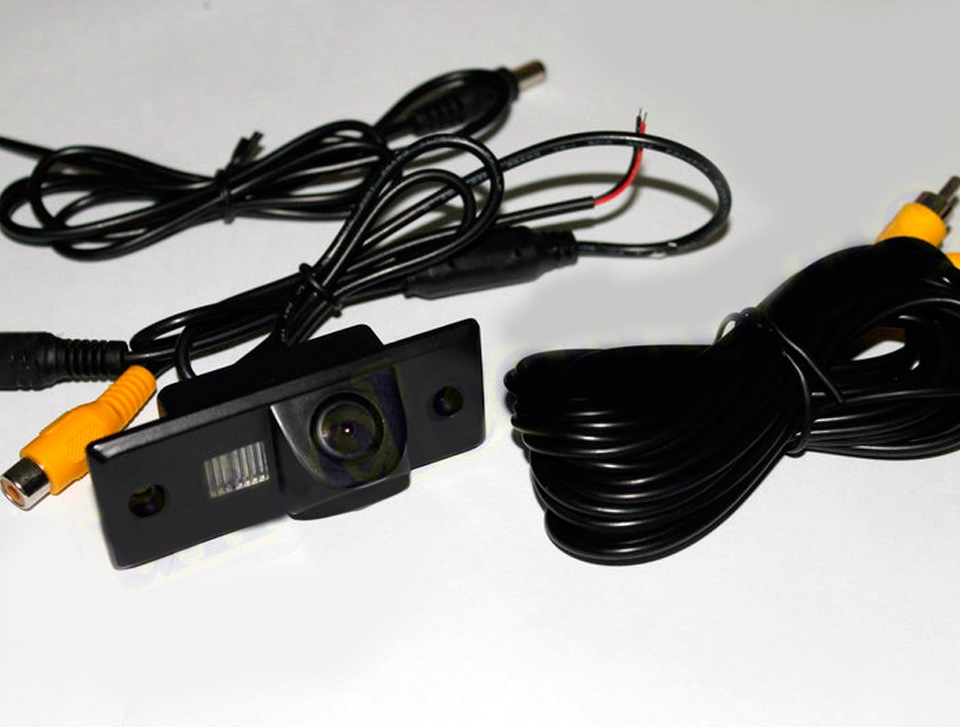

После года работы, камера заднего вида, купленная в Питере на авторынке за 1500 рублей дала дуба. Точнее не совсем сдохла, а стала то включаться с запозданием, то вообще не срабатывать, в общем не долго думая заказал на ebay новую камерку всего за 600 рублей, для шкоды фабии. 33 дня и камера у меня в руках, радости нет предела, всё супер но инструкции нет =) Вот так должна была выглядеть камера, которую я заказал:

Однако, пришло совсем не оно, а пришла мне такая камера(она по размеру другая и с задней стороны она не закрывает полностью место под плафон на 1-2 мм):

Написал претензию продавцу, типа какого фига мне прислали какое то говно…деньги вернули, продавец почему то не стал запариваться и просить частичной оплаты или возврата товара O_o, видимо количество заказов настолько велико, что лишние 20 баксов погоди не делают, а себестоимость камеры видимо доллара 3-5 =)

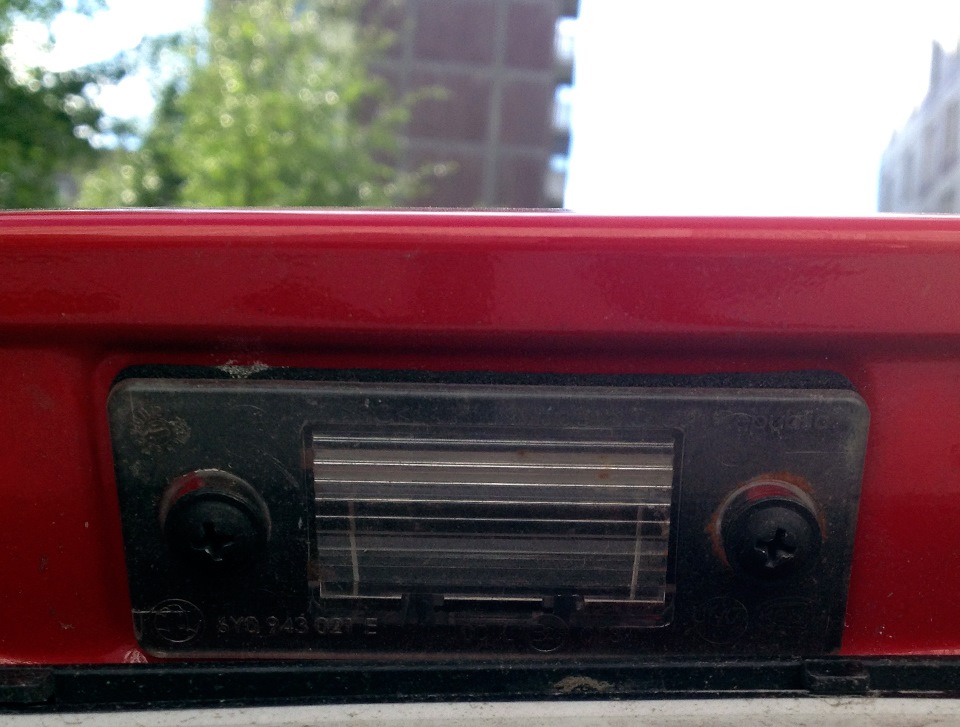

В общем не важно, выкручиваю старый плафон:

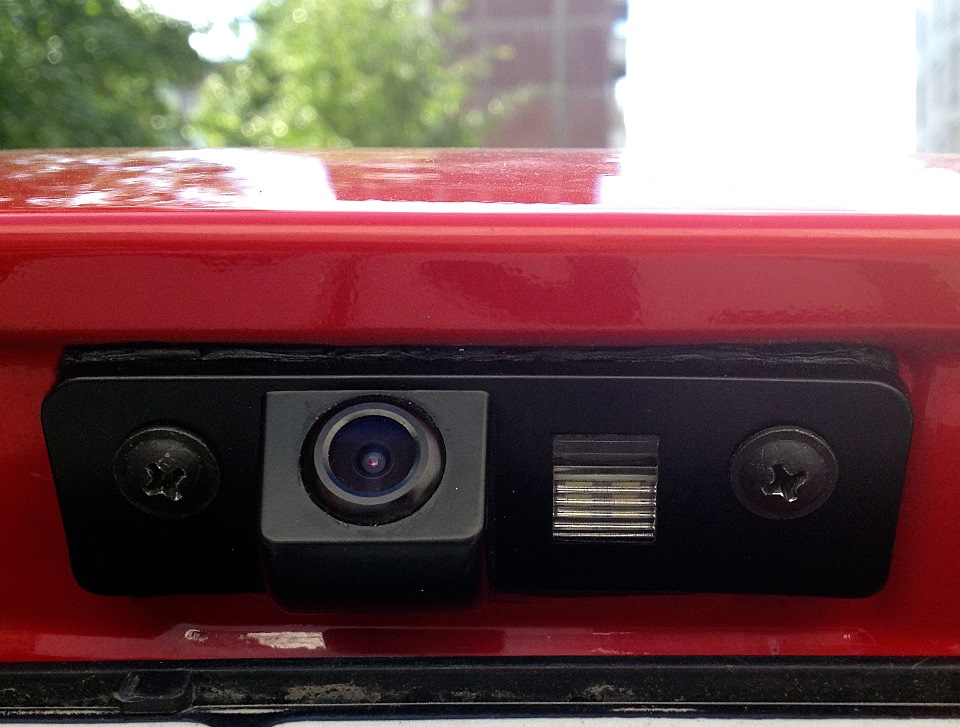

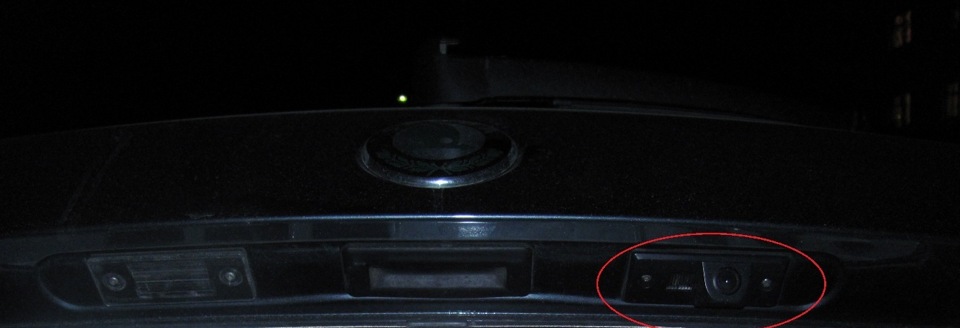

И на место плафона крепим новую камерку:

Заднюю часть где она не соприкасается с кузовом и оставляет дырку в 1 миллиметр, я замазал шумоизоляцией)) взял битума с обычного листа стп, особо не заметно, а воду пропускать не будет.

Схема подключения камеры до безобразия проста:

1. Провод от фонаря заднего хода подключаем к питанию камеры(чтоб камера не постоянно работала, а только тогда когда надо), а второй кидаем к магнитоле(на магнитоле будет вход для питания от заднего хода, чтобы камера включалась при включении задней передачи).

2. Желтый провод по которому идёт картинка кидаем к магнитоле и втыкаем в колокольчик на магнитоле.

3. Второй провод питания(он отвечает за подсветку номера на камере) подключаем ко второму фонарю освещения номера, либо срезаем старую лампочку и подключаемся к нему.

Читайте также:  Слабые места автомобиля газель

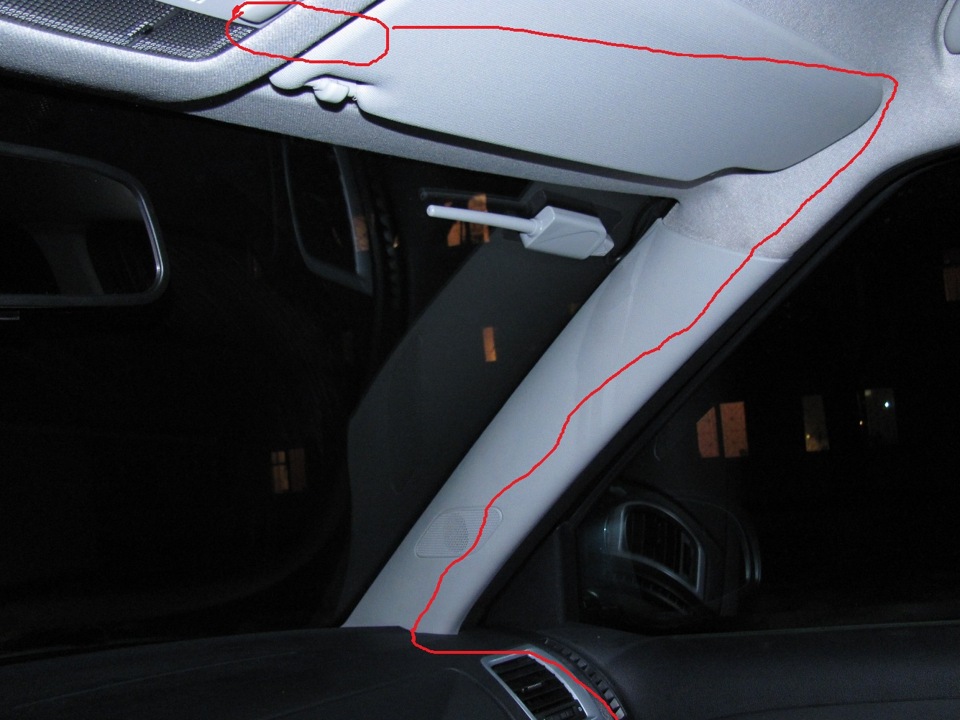

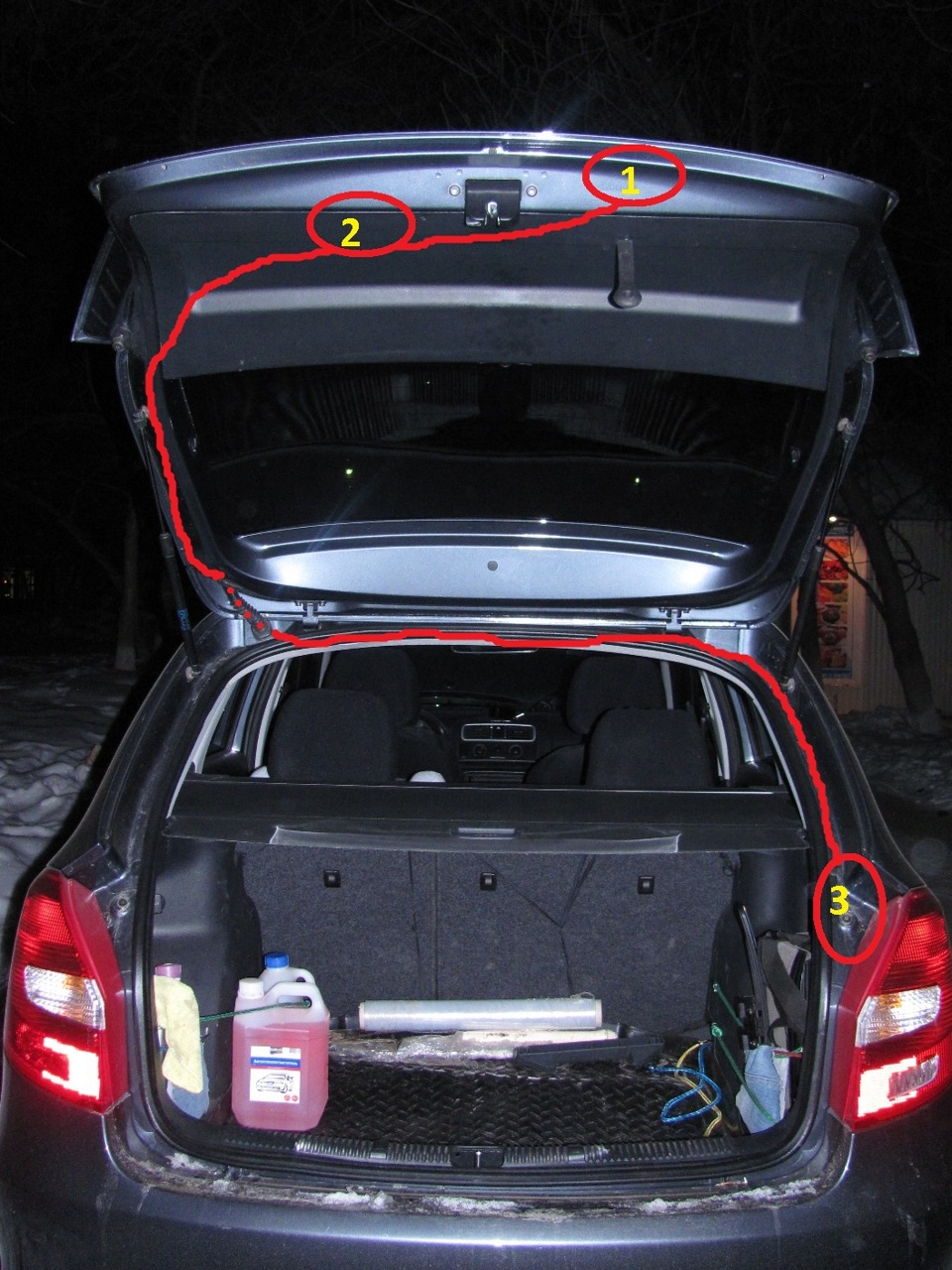

Собственно всё теперь работает, проблемы у вас могут быть лишь с протягиванием в салон =) У меня геморрой был только тогда, когда пришлось протягивать провода через гофру, особенно колькольчики желтые шли хреново. Снимать всю обшивку не обязательно, можно приподнимать и подсовывать под неё.

В этот раз кстати было всё проще, учитывая, что я уже подключал первую камеру. Кстати старая проводка абсолютно не помогла, сделал всё по новому т.к. в первый раз картинка шла по обычному неэкранированному кабелю =)

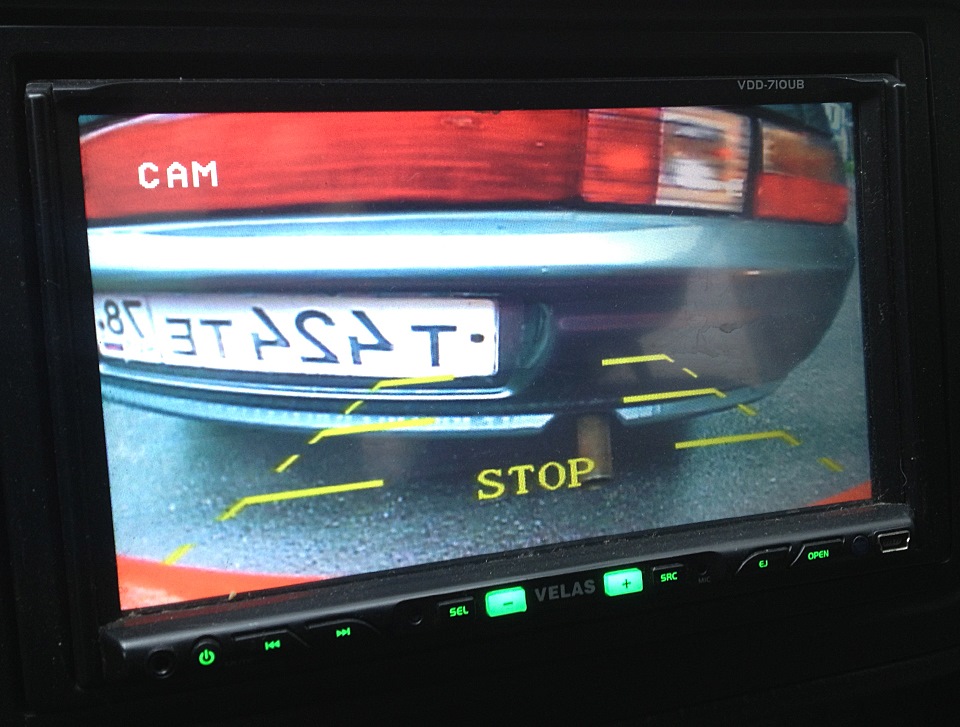

В этот раз всё идёт по правильным экранированным проводам, однако при нажатии на тормоз как обычно по экрану идут помехи небольшие, но это всё мелочи, потом можно подумать как от этого избавиться.

Источник

Камеры заднего вида Skoda Fabia в Екатеринбурге

Камера заднего вида Skoda Fabia 3 (HS8226)

Штатная камера заднего вида Vizant для Skoda Fabia 99-14 (9583)

Камера заднего вида Skoda Fabia 3 (HS8226)

Камера заднего вида BlackMix для Skoda Fabia II

Камера заднего вида Skoda Fabia (2015-2020)

Камера заднего вида MyDean VCM-393C SK для установки в Skoda Fabia (2013-), Yeti (2013-) (стекло) с линиями разметки

Штатная камера заднего вида BlackMix Skoda Fabia

Камера заднего вида Skoda Fabia Intro VDC-048

Pleervox PLV-CAM-SK02 Цветная штатная камера заднего вида для автомобилей Skoda Fabia, Yeti

Камера заднего обзора для Skoda Fabia II (2007-2015)

Камера заднего вида BlackMix для Skoda Fabia II

Штатная камера заднего вида BlackMix Skoda Fabia II

Камера заднего вида Skoda Fabia (1999-2015)

Камера заднего вида cam-063 для Skoda Fabia (2010-2017), Yeti (2014-2017), Rapid (2012-2017)

INCAR (Intro) VDC-048 Цветная штатная камера заднего вида для автомобилей SKODA Fabia new, Superb

INCAR (Intro) VDC-084 Цветная штатная камера заднего вида для автомобилей SKODA Octavia 04-12, Fabia, Superb (в ручку)

Камера заднего вида Avis AVS326CPR для SKODA FABIA II / YETI #073

Камера заднего вида в ручку багажника Skoda Fabia

Камера заднего вида Xiaomi 70 Mai HD Reverse Video Camera

Читайте также:  Скидки для газпрома на покупку автомобиль

Камера заднего вида Pleervox PLV-CAM-SK01 Skoda Fabia/ Octavia/ Roomster/ Superb Combi/ Yeti

Зеркало с монитором + камера заднего вида для Skoda Fabia 07+, Superb 08+

CCD штатная камера заднего вида с динамической разметкой AVIS Electronics AVS326CPR (#073) для SKODA FABIA II (2008-. ) / YETI

Камера заднего вида SHO-ME CA-2024

Камера заднего вида Intro VDC-048 для Skoda Fabia 2007 Superb 2008

Площадка для камеры ARIA SK-2 на Skoda Fabia, Superb

Камера заднего вида cam-061 для Skoda Fabia (1999-2010), Yeti (2009-2014)

Площадка для камеры ARIA SK-1 на Skoda Fabia,Superb, VW Golf, Polo

Камера заднего вида Skoda Fabia VDC-048

Камера заднего вида SWAT VDC-002

Камера заднего вида для Skoda Fabia (2007-2012), Yeti (2009-2012) MyDean VCM-423C

Камера заднего вида Avis AVS326CPR для SKODA FABIA/ OCTAVIA/ ROOMSTER/ SUPERB/ YETI #123

Камера заднего вида Pleervox PLV-AVG-SK02

Камера заднего вида Pleervox PLV-CAM-SK02 Skoda Fabia/ Yeti

Монитор для парковки OEM Монитор 4.3 дюйма + камера заднего вида для Skoda Fabia 07+, Superb 08+

Pleervox PLV-CAM-SK01 Цветная штатная камера заднего вида для автомобилей Skoda Fabia, Octavia, Roomster, Superb Combi, Yeti

Камера заднего вида AVIS AVS321CPR (#123) (CMOS) SKODA FABIA/OCTAVIA/SUPERB/YETI HANDLE

Pleervox PLV-CAM-SK01 Цветная штатная камера заднего вида для автомобилей Skoda Fabia, Octavia, Roomster, Superb Combi, Yeti

Камера заднего обзора для Skoda Rapid (до 2015), Fabia

Камера заднего вида SHO-ME CA-6184LED

Камера заднего вида SHO-ME CA-9204LED

Штатная видеокамера парковки Redpower VW345P Premium для Skoda (12-13 Fabia), Volkswagen Tiguan

Камера заднего обзора для Skoda Fabia II (2007-2015)

Камера заднего вида MyDean VCM-393C SK для установки в Skoda Fabia (2013-), Yeti (2013-) (стекло) с линиями разметки

Камера заднего вида Шкода Кодиак в ручке багажника (2017- 2020)

Камера заднего вида cam-063 для Skoda Fabia (2010-2017), Yeti (2014-2017), Rapid (2012-2017)

Источник

Skoda Fabia › Logbook › Установка камеры заднего вида на Fabia II

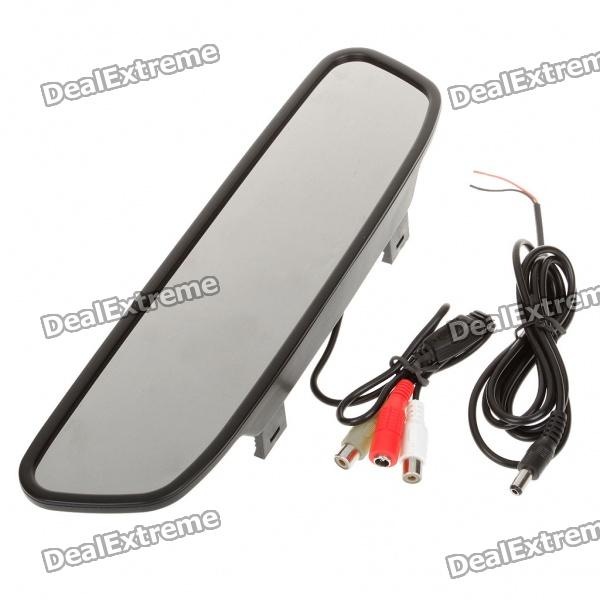

1. камеру купил на ebay 20$ (аналог штатной. текст запроса «Car Rear View Camera for TIGUAN TOUAREG POLO SANTANA PORSCHE CAYENNE SKODA FABIA»)

почему выбрал на провода: что б цепь замыкалась только тогда, когда включена задняя передача.

Читайте также:  Камеры с круговым обзором для автомобиля

по неопытности, провозились мы вдвоем 8 часов )))))
Удачи)

Skoda Fabia 2009 — accessories

Comments 18

подскажи, а сама картинка в живую как?

зеркало не лучшее выбрано
а реализация зачет

парни у меня подсветка номерная без шурупов что делать, а камеру уже заказал

Хорошее руководство получить, приятно читать.

А как именно выполнялось подключение к п.3? что для этого надо было разбирать?
А то сейчас завис на этом моменте.

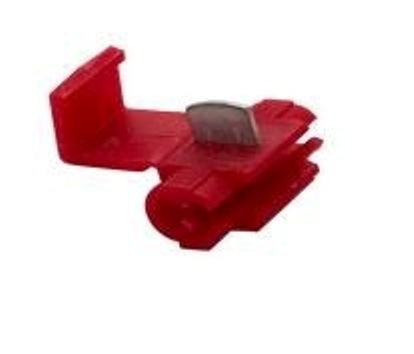

разбирать нужно правую часть багажника, что б добраться до жгута. вот в нем найдешь сине-черный провод, это «плюс» (проследи, он должен доходить до лампы заднего хода) вот в него и врезался, а минус — на выбор, либо на корпус бросить, либо врезаться в толстый коричневый провод — это масса. способ врезания сам выбирай, по началу я врезался клеммами, а потом их нафиг выбросил и врезался скруткой и изолентой

Спасибо уже сам разобрался 🙂 Сделал тоже просто спайкой и изолентой.

Возник еще один вопрос как разобрать полностью правую часть багажника? у меня ее удалось лишь отогнуть что бы добраться до провода.
Просто скоро буду ставить парктроник и хочу там блок управления разместить, для этого правую обшивку надо будет снять полностью?

я ее смог разобрать практически полностью, не стал только ремни безопасности отстегивать.
смотри внимательней, там хватает скрытых болтов и что-то типа клипс (порог багажника такими фиксируется). кроме болтов и этих затычек, больше ничего не держит боковины ( ну и порог багажника)

Сегодня экран перестал показывать картинку. пришлось выбросить клеммы и скрутить провода. Итог: клеммы к черту!

не уверен, что будет особая разница, если перекину

Спасибо за отчетик.
тоже прикупил себе такую камеру, жду как прилетит и тепла для установки…
а почему не поставил в левый фонарь? имха было бы лучше она бы была ближе к центру.

Справа фонарь заднего хода — как по мне в сумерках будет лучше видно происходящее сзади.

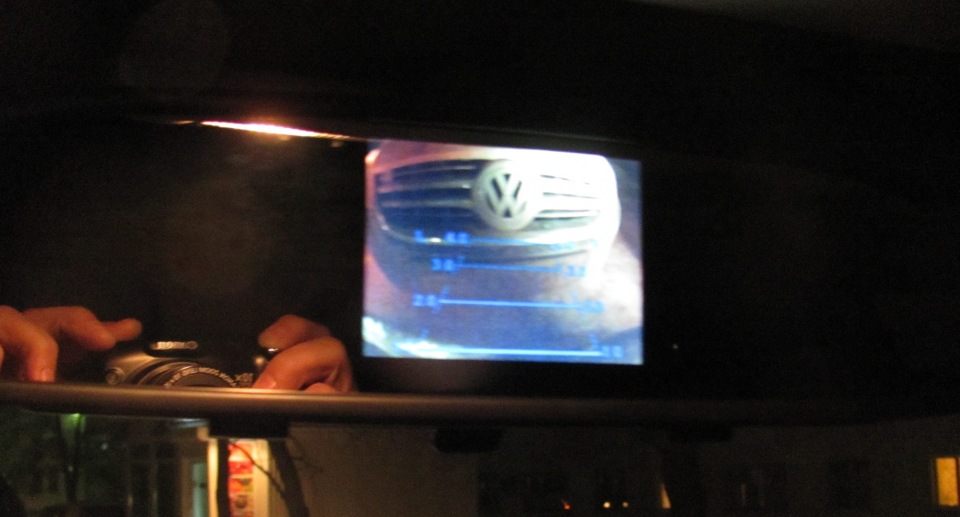

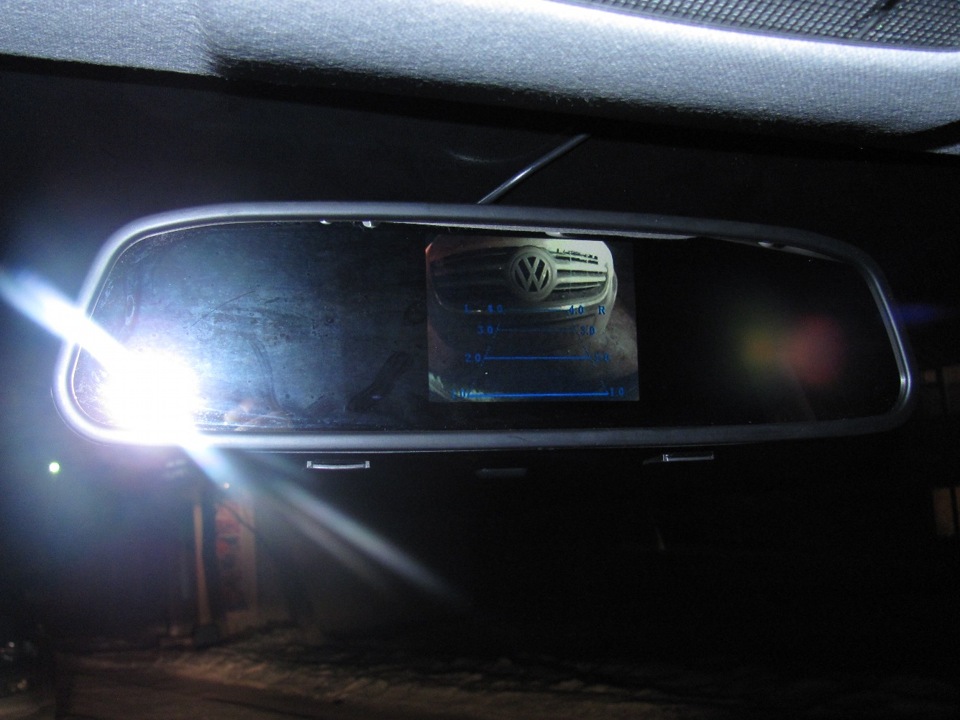

при выключеном экране — экрана на зеркале не различить

Источник
