Skoda Yeti САУ stage2 › Бортжурнал › Установка траекторной камеры заднего вида

Комплект был закуплен еще в марте, но руки до установки дошли только сейчас.
Главные проблемы были не в самой установке, ничего особо сложного в ней нет — кроме разборки половины салона и задней двери 🙂
Основных проблем было отмечено две, одна была решена на этапе закупки комплекта, вторая — на этапе установке. Обе хорошо известны всем кто изучает «тематическую литературу» в виде форумов 🙂

Кратко остановлюсь на том что представляет собой комплект.
Как известно, камера (любая — хоть траекторная, хоть без) на ети не ставится. Ближайший вариант куда ставится — тигуан, и притом оба возможных варианта. Соответственно, при установке на ети (и на октавию) берутся именно данные комплекты — посколько в них камера является частью ручки открывания багажника, а не интегрирована в значок, как на гольфах.
Безтраекторный набор включает в себя камеру и проводку, траекторный — еще и блок управления 5K0907441А. Камеры с разных наборов невзаимозаменяемы.

С установкой безтраекторной камеры особых проблем нет, если не считать необходимости «доработки» напильником отверстия под ручку (тигуановская камеро-ручка значительно больше по размеру етевской). С такой же проблемой (№1) столкнулся и я при установке моей траекторной камеры. Проблема естественно благополучно решена тем самым напильником. Хотя пилить было по полсантиметра с каждой стороны.

Вопрос — почему траекторная? С ней больше геморроя в смысле электроники, она хуже показывает… Ответ (ну кроме слова «хочу такую») именно в этих самых траекториях, которые показывают как пойдут колеса машины. Соответственно, сильно меньше риска задеть колесом высокий бордюр, а учитывая низкий профиль моих колес, я решил что для меня сие будет полезно.

Изучение «литературы» показало наличие проблемы №2, связанной с работой блока траекторий. Вкратце: блок рассчитан на тигуан и необходимо установить в нем соответствующую кодировку. Это логично. Но и тогда работать он не хочет, ссылаясь на «Несоответствие ПО виду автомобиля» — т.к. основной автомобиль это ети (ну или октавия), а блок закодирован на тигуан. Решение простое — перекодировка гейтвея на тигуан, т.е. теперь типа вся машина стала тигуаном. Круто, нафига его покупать — можно только пару галок поставить! :))))
Но вот тут мы и получаем проблему — ряд кнопок (в частности на мультируле) перестают работать, поскольку на тиге конфигурация кнопок мультируля другая. Итог — максидот зависает в системе блютуса и выйти из этого меню не получается.
Проблема решаемая, при этом есть несколько видов ее решения:
1. Установка мультируля от Тигуана. Дорого, не сильно красиво, перепайка подсветки кнопок и прочее…
2. Некая «коробочка», которая позволяет решить проблему конфликта ПО. Стоит 10 тыс., на этом инфа про нее и заканчивается, т.к. желающих установить насколько известно нет.
Мною был опробован третий вариант, не шибко широко распространенный в сети, но известный узкому кругу людей (спасибо Gellham и Андрею N_A). Это установка блока траекторий от пассата 3AЕ907441. Данному блоку пофиг на конфигурацию в гейтвее, он работает с любой.
Выяснилось что найти такой блок можно, но в районе тех же 8-10 тыс. рублей что и по первому варианту. Долгие поиски в сети позволили купить его абсолютно новый за 4 тыс., что меня устроило и порадовало.

Перед установкой была проведена «предварительная инсталляция» на коленке путем подключения через коламбус. Подсмотренная в VAS кодировка блока траекторий благополучно принялась и все заработало. Соответственно, поехал на установку.
Ставил у дилера, т.к. пилить самому было нечем, а больше никто не брался…
Поставили нормально, распилили «дупло» под новую ручку и потом прошли все герметиком. Итог на фото.

Читайте также:  Расстояние между челябинском и новосибирском на автомобиле

Источник

Skoda Yeti 💎 Silver Brilliant › Бортжурнал › Камера заднего вида в Йети

Следующим этапом после замены головы была конечно же камера заднего вида, давно вынашивал эту идею. Но к сожалению, не мог найти отчета по камере, чтоб купил и подошла без всяких доработок, поэтому стал искать сам на Алиэкспрессе. Варианты с траекторией и ценой около 10 к не рассматривал, так как не вижу смысла вкладывать в б/у авто такие бабки. Так же и с омывателем, мне не трудно подходя к машине её протереть забесплатно). Поэтому погуглив, выбор пал на вот такую камеру вместо ручки багажника. При выборе надо брать вариант 8012 (фишка под разъем). Камера пришла быстро, поэтому сразу пошел ставить.

При установке совершил ряд ошибок, от которых хочу уберечь моих последователей. Надо снять только нижнюю половину обшивки багажника, провода легко протянуться без снятия верхней, так как правая гофра пустая( по крайней мере у меня так). Я начитавшись отчетов снял и верхнюю зачем то.

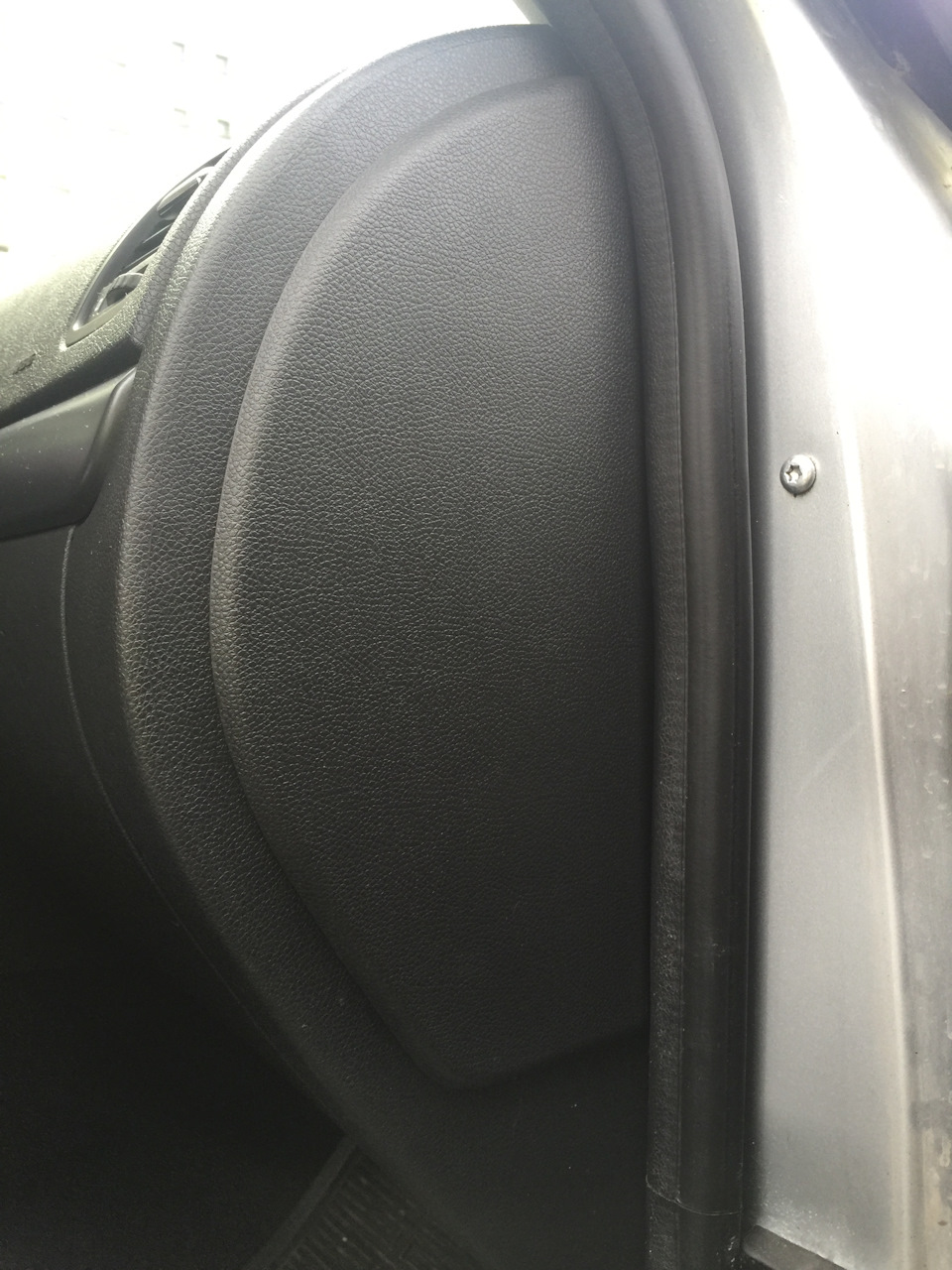

потом у передней двери есть накладка на торпеде сбоку, идентичная левой( где предохранители).

Открыв ее, без труда просовываем провод до самой магнитолы проволокой. Там берем адаптер, который был в комплекте с головой, и просто подключаем видеовход.

По времени протяжка заняла минут 15, поэтому не вижу смысла брать беспроводные комплекты.

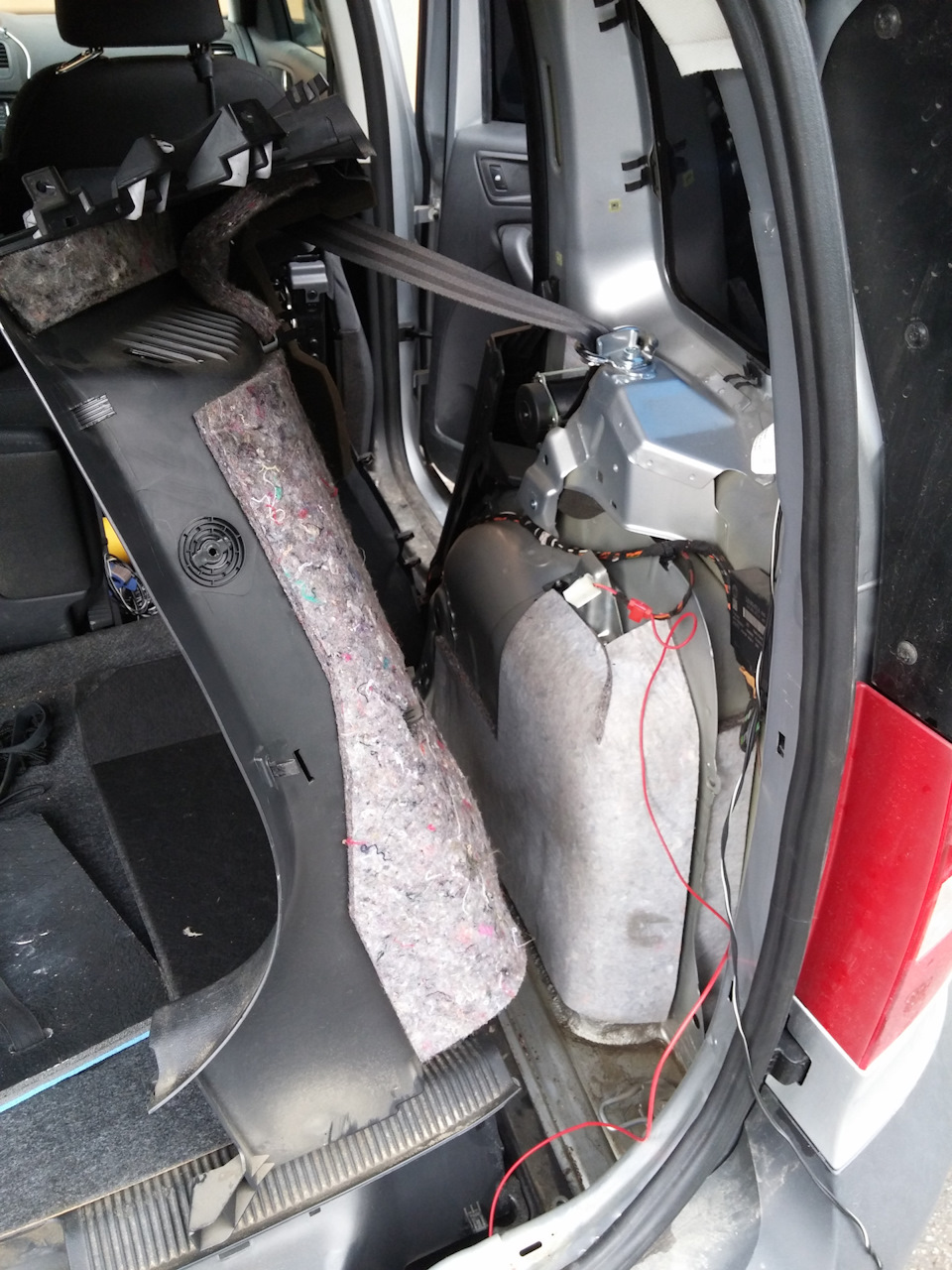

намного дольше я провозился с правой накладкой багажника. Нигде не нашел, что эти грёбаные крючки оказывается открываются и там есть болтик, пока догадался прошло много времени))

Когда снимем обшивку, минус прикручиваем к болту массы, он прямо там, а плюс к прикуривателю багажника, вроде красно-желтый провод.
Все заработало без всяких реле задержек времени. Подозреваю что это из за того, что RCD 330 plus понимает, что включена задняя скорость по кан шине. При разборке багажника пользовался вот этим отчетом Времени должно уйти максимум три часа, если двигаться в правильном направлении и не делать лишней работы.

После того, как стало понятно, что при таком подключении камера постоянно находится под напряжением, потому что задний прикуриватель не выключается даже когда вытащен ключ, то решено было переделать.
Задействовал красные проводки, которые на видеокабеле. Питание взял там же, куда подключен антирадар и регистратор, в районе блока предохранителей. А массу взял от болта рядом с прикуривателем в багажнике. При таком подключении камера находится под напряжением, только когда включено зажигание. Правильнее было бы конечно подключить её от реле времени Регтайм3-12 (0-60), но пока сделал так.

По прошествии времени выяснился один минус, скорее всего из за такого подключения — камера при длительных поездках запотевает

Источник

Камеры заднего вида Skoda Yeti в Екатеринбурге

Камера заднего вида Skoda Yeti (Шкода Ети) 2014-н.в.

Автомобильная камера заднего вида для Skoda Fabia II, Yeti / Автомобильная камера заднего вида для Skoda Fabia II, Yeti (SONY CCD)

Камера заднего вида Skoda Yeti в ручке багажника (2014-2020)

Камера заднего вида Skoda Yeti (Шкода Йети) 2009-2013

Камера заднего вида CarPrime для Skoda Yeti/Rapid/Octavia III (13-20)/Kodiaq/VW Golf Plus(08-14) Разм.77мм*33мм №8277

Камера заднего вида в ручку багажника Skoda Yeti (2015-2019)

Камера заднего вида Skoda Yeti (2009-2014)

Камера заднего вида Skoda Yeti (2013-2018)

Камера заднего вида Avis AVS326CPR для SKODA FABIA II / YETI #073

Штатная камера заднего вида BlackMix Skoda Yeti

Камера заднего вида BlackMix для Skoda Yeti

Камера заднего вида Avis AVS326CPR для SKODA FABIA/ OCTAVIA/ ROOMSTER/ SUPERB/ YETI #123

Камера заднего вида в ручку багажника Skoda Yeti (2009-2014)

Камера заднего вида Skoda Superb

Камера заднего вида AVIS AVS312CPR для SKODA FABIA II / YETI #073

Читайте также:  Кто делает автомобили даф

Камера заднего вида Pleervox PLV-CAM-SK01 Skoda Fabia/ Octavia/ Roomster/ Superb Combi/ Yeti

Камера заднего вида SHO-ME CA-2530

Камера заднего вида SWAT VDC-002

PHANTOM CAM-0583S штатная камера заднего вида для автомобиля SKODA YETI, FABIA 2010-

Камера заднего вида SHO-ME CA-2024

Камера заднего вида PHANTOM CA-2301N, универсальная

Камера заднего вида для Audi A4, A5, Q5, TT, Skoda Fabia (2013-), Yeti (2013-) MyDean VCM-393C

Камера заднего вида Шкода Ети в ручке (2009-2013)

Камера заднего вида SHO-ME CA-6184LED

Daystar DS-9523C-Sk Штатная камера заднего вида для автомобиля Skoda Yeti, Fabia 2010-

Камера заднего вида cam-063 для Skoda Fabia (2010-2017), Yeti (2014-2017), Rapid (2012-2017)

Камера заднего вида AUTOEXPERT VC-215

Phantom CA-0583S Штатная камера заднего вида для автомобиля Skoda Yeti, Fabia 2010-

Камера заднего вида SILVERSTONE F1 Interpower IP-661HD

PHANTOM CAM-0583S штатная камера заднего вида для автомобиля SKODA YETI, FABIA 2010-

Камера заднего вида PHANTOM CA-2301N, универсальная

CMOS камера заднего вида для FABIA/ OCTAVIA/ ROOMSTER/ SUPERB/ YETI (#123), с ручкой багажника

Автомобильная камера заднего вида для Skoda Fabia II, Yeti / Автомобильная камера заднего вида для Skoda Fabia II, Yeti (SOD)

Камера заднего вида CarPrime для Audi A6 C5(97-04)/Skoda Yeti(09-18)/Porsche Cayenne 955/957 (02-10)/VW Jetta MK4(98-05) Разм.77мм*31мм №8067

Камера заднего вида MyDean VCM-393C SK для установки в Skoda Fabia (2013-), Yeti (2013-) (стекло) с линиями разметки

Камера заднего вида SHO-ME CA-2530

Монитор 4.3 дюйма + камера заднего вида для Volkswagen Tiguan (07+), Touareg (02-11) / Skoda Fabia (07+), Yeti (09+) / Porsche Cayenne до 2011

Камера заднего вида cam-061 для Skoda Fabia (1999-2010), Yeti (2009-2014)

Камера заднего вида Skoda Fabia, Yeti с динамической разметкой PLV-IPAS-SK02

Камера заднего вида MIO MiVue A30

Штатная видеокамера парковки Redpower VW335P Premium для Skoda Superb 2013+, Yeti 2013+

Камера заднего вида SHO-ME CA-6184LED

Камера заднего вида Автомобильная камера заднего вида Phantom CA-2301N

Источник

Skoda Yeti 1.2 TSI 7DSG Ambition P2 › Logbook › Камера заднего вида своими руками

Давно хотел установить камеру заднего вида без глобальных переделок (замена ШГУ), и заодно спрятать БП видеорегистратора, и с наступлением теплых деньков таки нашел время.

Рассматривал несколько опций: камера в ручку открывания багажника, камера в рамке номера, или прото на липучке, экран 4»-5» внешний, или же встроенный в зеркало… Выбрал на мой взгляд самый простой вариант, без сверления отверстий, работой напильником, и как оказалось более или менее с хорошим результатом.

Итак, не без помощи братьев-китайцев, на ali был куплен следующий набор:

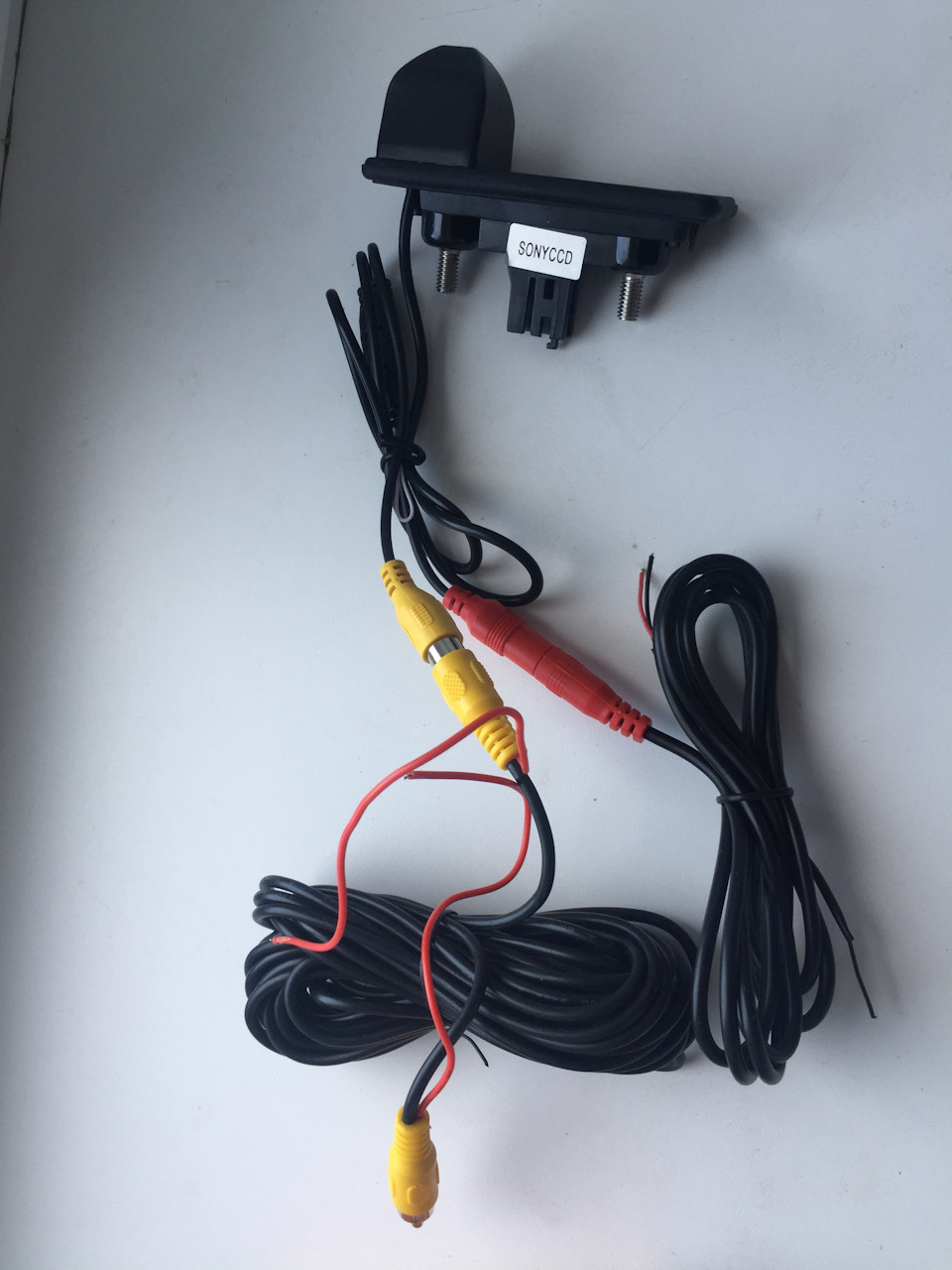

1) Камера заднего вида в ручке открывания багажника

2) Зеркало с 5» экраном

3) Вот такая штукенция для съема питания с блока предохранителей

4) На местном рынке куплено реле 12В от какого-то ВАЗа

5) Ну и инструменты, из которых самые необходимые это клинышки для съема пластиковых панелей авто

Покурив множество тем в форумах, решено питание на камеру взять с лампы заднего хода через реле, реле запитать от штатного разъема питания (прикуривателя) в багажнике на правой панели.

Итак, снимаем задний правый фонарь

Методом научного тыка находим провод на лампу заднего хода (если бы внимательно читал форумы, то не пришлось бы разбирать фонарь польностью, добрые люди уже нашли цвет этого провода ))))

Присоединяем к этому проводу ответвление, и заводим его внурь подмотав к общему пучку проводов заднего фонаря. Снимаем пластик правой стороны багажника и пластиковые накладки стоек всей правой стороны авто, чтобы было удобней протягивать провода к зеркалу заднего вида.

Белый отсоединенный штекер — питание разъема прикуривателя, с него снимаем +12В на питание камеры через реле, минус с камеры и минус с реле заводим на болт заземления тут же, на боковине с правой стороны авто.

Читайте также:  Кража автомобиля у отца

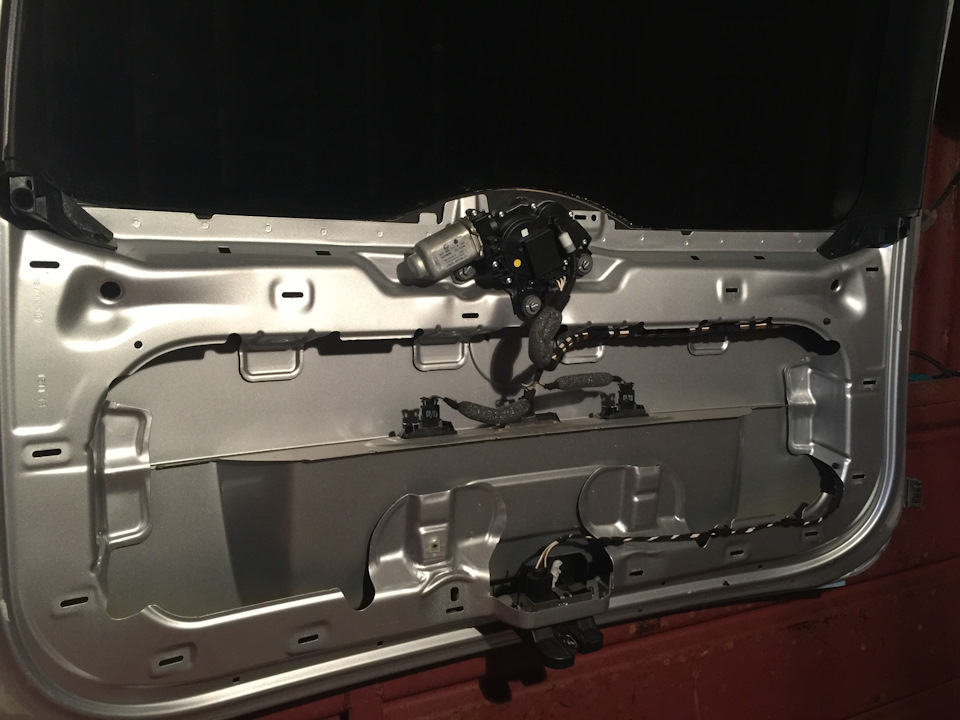

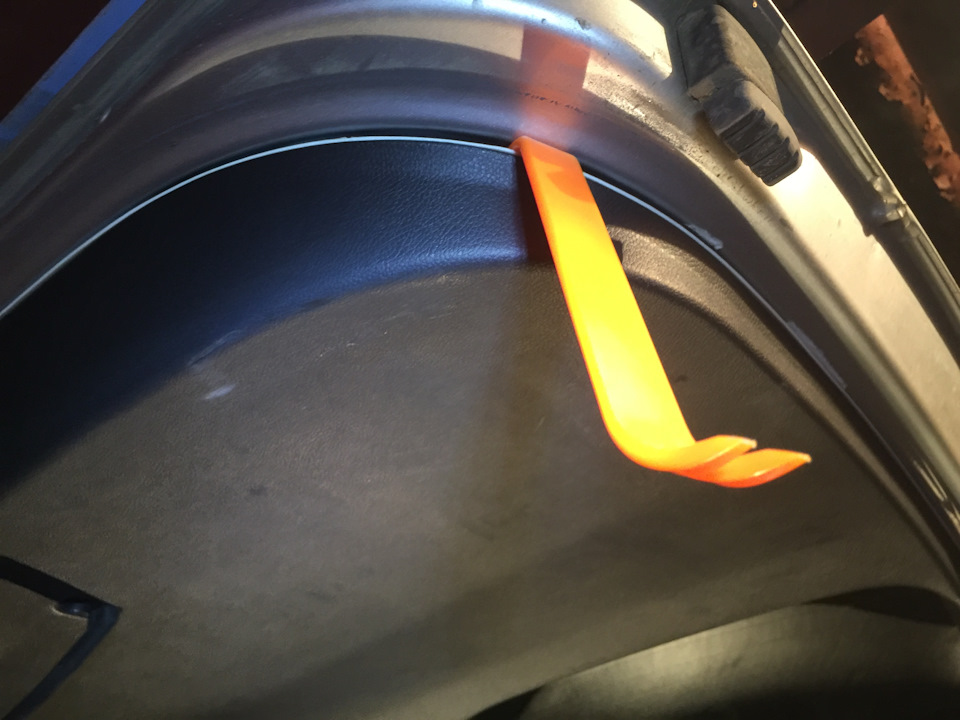

Снимаем пластиковую накладку двери багажника

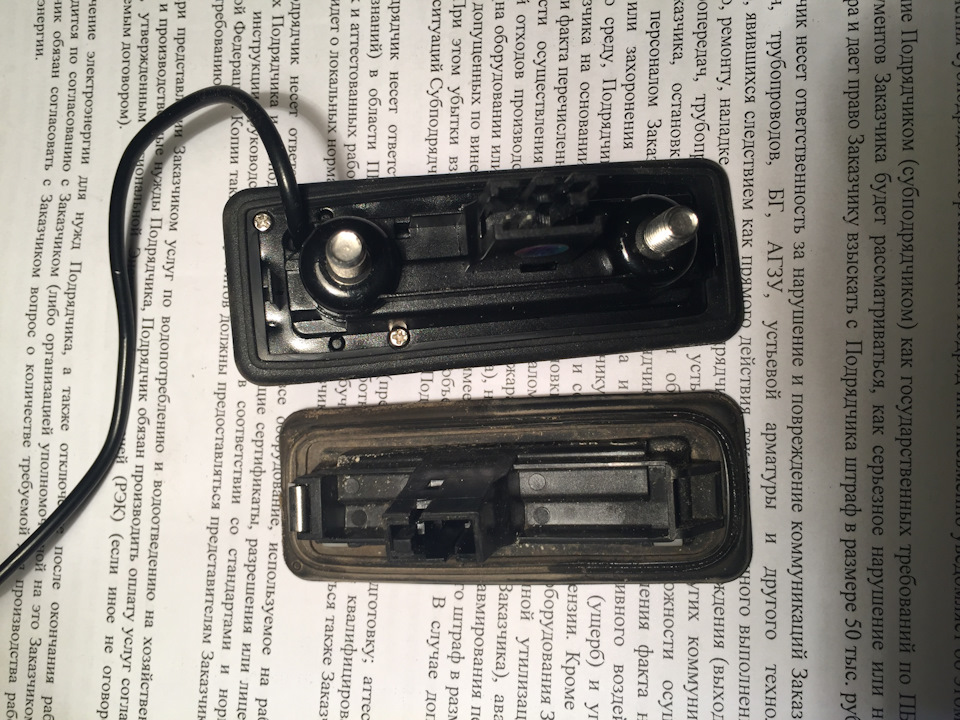

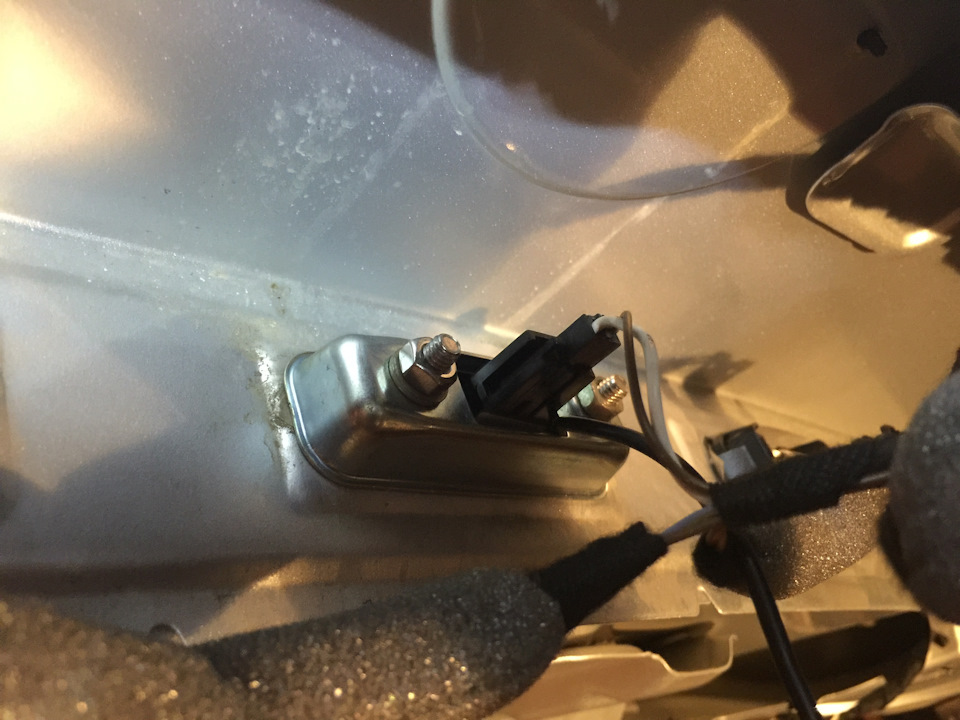

Демонтируем старую ручку открывания багажника и устанавливаем на ее место новую. Ставится легко, просто на защелках.

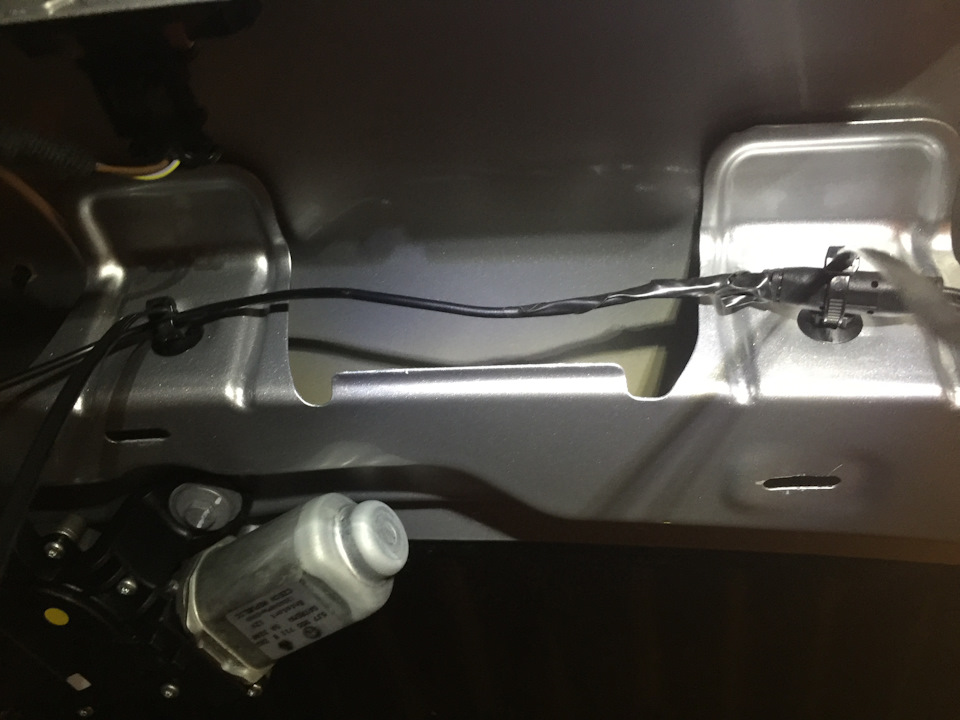

Подключаем все провода, снимаем правую гофру с проводами двери багажника вместе с пластиковыми клипсами, тонкой протяжкой протягиваем провода питания и rca-кабель, и попадаем во всеми кабелями в салон авто.

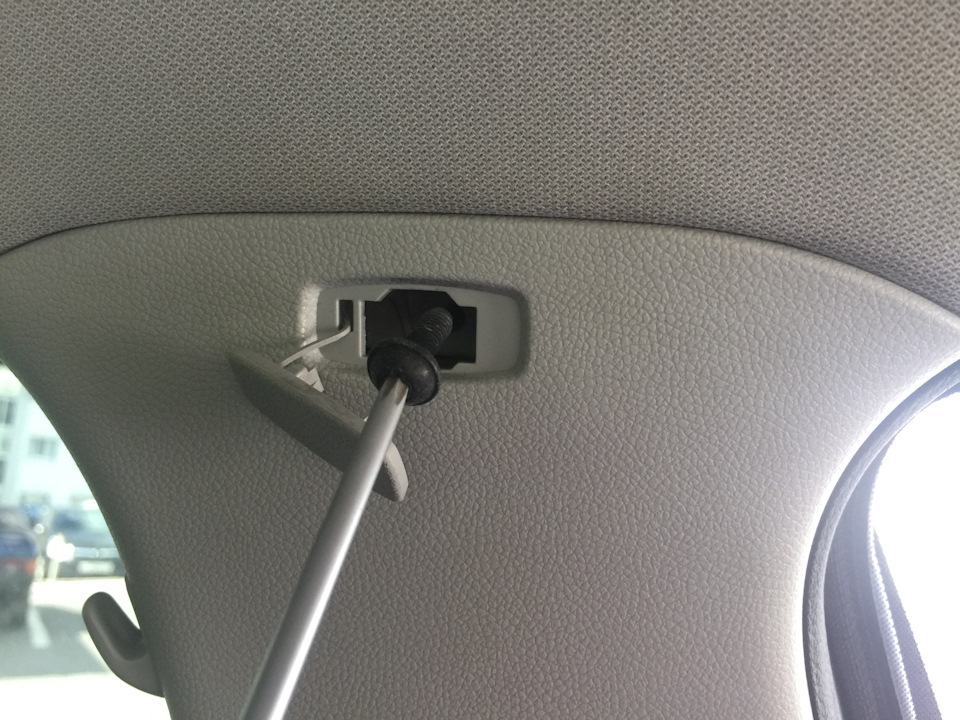

Провод в переднюю чать авто протягивал за панелью крыши, там достаточно места для протяжки

Снимаем плафон штурманского света, вместе с очечником, и пропускаем туда провода

После снятия плафона оказалось, что в пространство м/у крышей и обшивкой легко влезет блок питания видеорегистратора, поэтому сразу решил все спрятать.

Питание на зеркало и б/п видеорегистратора взял с предохранителя заднего дворника, питание с него снимается при вынимании ключа

Б/п видеорегистратора разобрал, припаял напрямую в него питание, туда же завел питание зеркала, спрятав все «кишки» в запотолочное пространство

После установки плафона все смотрится достаточно аккуратно

Видеорегистратор практически полностью скрывается за зеркалом, и при вождении абсолютно не мешает

Вот что из всего этого получилось:

Качество изображения хорошее, не рябит и без помех. В камеру видно край заднего бампера, что очень помогает в определении дистанции до препятствия. Ночью видно конечно хуже, но фонарей заднего вида достаточно чтобы рассмотреть препятствие.

Теперь о неприятных моментах:
1) Реле зуммит, т.е. не включается и выключается со щелчком, а постоянно гудит, звук не громкий, но слышу его из салона, хоть и завернул реле с проводами в паролоновоую самоклейку. Думаю это как то связано с системой проверки ламп. Хотя на качестве изображения никак не сказывется.
2) При включении заднего хода камера включается когда мгновенно, когда с задержкой пару секунд, иногда задержка до 5 секунд. С чем связано и какие причины не могу определить. Пробовал и так и так, причинно-следственные связи не определены.

Все это конечно колхоз, но позволяет достаточно бюджетно иметь обзор при движении сзади. Конечно было бы лучше иметь ШГУ с такой функцией, но к сожалению Болеро не дает нам такого шанса.
