Subaru Outback › Бортжурнал › Замена штатной камеры заднего вида

Итак, всем привет. Пару дней назад заставил себя разобраться-таки с нерабочей камерой заднего вида (не показывала ничего с момента покупки машины). Отделаться по легкому не получилось – проверка всех кабелей на тыльной стороне магнитолы ничего не дала, кроме открытия того факта, что бывший владелец доукомплектовал автомобиль системой умной парковки (ну или как там ее еще назвать), которая рисует линии на экране монитора, перемещающиеся при вращении руля. Что вызвало некоторое удивление, так это то, что кабель от внешнего блока (который – я так понимаю – как раз и отвечает за согласование сигналов от камеры, датчика поворота руля, отрисовку парковочных линий и передачу в головное устройство конечной картинки) не был подключен к разъему obd2 под рулевой колонкой. Система при этом никак не возмущалась. Я попробовал отключить этот блок полностью – вдруг он уже нерабочий – результата никакого. Вообще, согласно инструкции, для FlyAudio E8054 сигнал от камеры заднего вида магнитола может получать на двух разъемах: основном черном D и маленьком белом B, куда вставляются всякие дополнительные аксессуары. Как реализовано подключение в моем автомобиле я до сих пор полностью не разобрался, потому как на оба вышеназванных разъема провода камеры на соответствующие контакты подключены. Но не суть важно в данном случае – я отклонился чуть от темы.

Камера была установлена в машине родная субаровская, проводка тоже родная. И, как показывали опыт и интуиция, дело было именно в ней. Ну и внешний осмотр оптимизма не внушил – были видны кристаллики соли в глазке камеры. Вооружившись мануалом, я приступил к демонтажу. Чтобы снять камеру, пришлось разобрать всю обшивку изнутри и снять накладку снаружи. Помня, насколько геморойно сделано крепление обшивки задней двери (особенно боковых стоек) в Трибеке, я ожидал подобного удовольствия и здесь, но к моему удивлению весь процесс прошел достаточно быстро и безболезненно для пластиковых деталей. Надо снять верхнюю накладку, потом две боковые, потом открутить один шуруп в ручке, снять пару клипс и снять основную нижнюю накладку, затем торцевые накладки. Потом необходимо открутить пару десятков гаек, отцепить пару разъемов, и можно сдергивать внешнюю накладку. Перед этим я на всякий случай выдавил изнутри клипсы, фиксирующие накладку – она довольно непрочная и легко может надломиться. При снятии обнаружил, что я уже не первый, кто сюда полез – не было двух гаек (потеряли) и немного сломан изнутри пластик внешней накладки (ее запаяли). Похоже тоже кто-то хотел снять камеру, но остановился на полпути, или снимали не в том порядке – история об этом умалчивает. Хорошо хоть снаружи не видно ничего почти. Короче, сняв всю обшивку, наконец то можно получить доступ к камере – открутить две гайки, болт заземления и отщелкнуть разъем – камера демонтирована.

Читайте также:  Кто оформляет эвакуацию автомобиля

Источник

Subaru Outback 2.5 светлая сторона › Бортжурнал › №21 Замена камеры заднего вида

Приветствую Вас, дорогие читатели

В прошлый мой визит в Москву, когда я разгибал передний бампер после вражеского столбика, обрадовали меня наличием ещё двух проблем — непонятные щелчки под панелью, и периодически показывающая чёрный экран камера заднего вида.
Поскольку визит тогда был короткий, то сделать я ничего не успел, и просто чесал репу.

В принципе с щелчками понятно, скорее всего это сервопривод одной из заслонок климата, как в своё время на чёрной BP.
С камерой же не так однозначно, но поскольку кроме неё всё работало, я решил что проблема непосредственно в ней.
Памятуя о замене фар по Goodwill, решил попробовать это с сервоприводом и камерой, и задал вопрос мастеру-приемщику на ТО-75000, но…

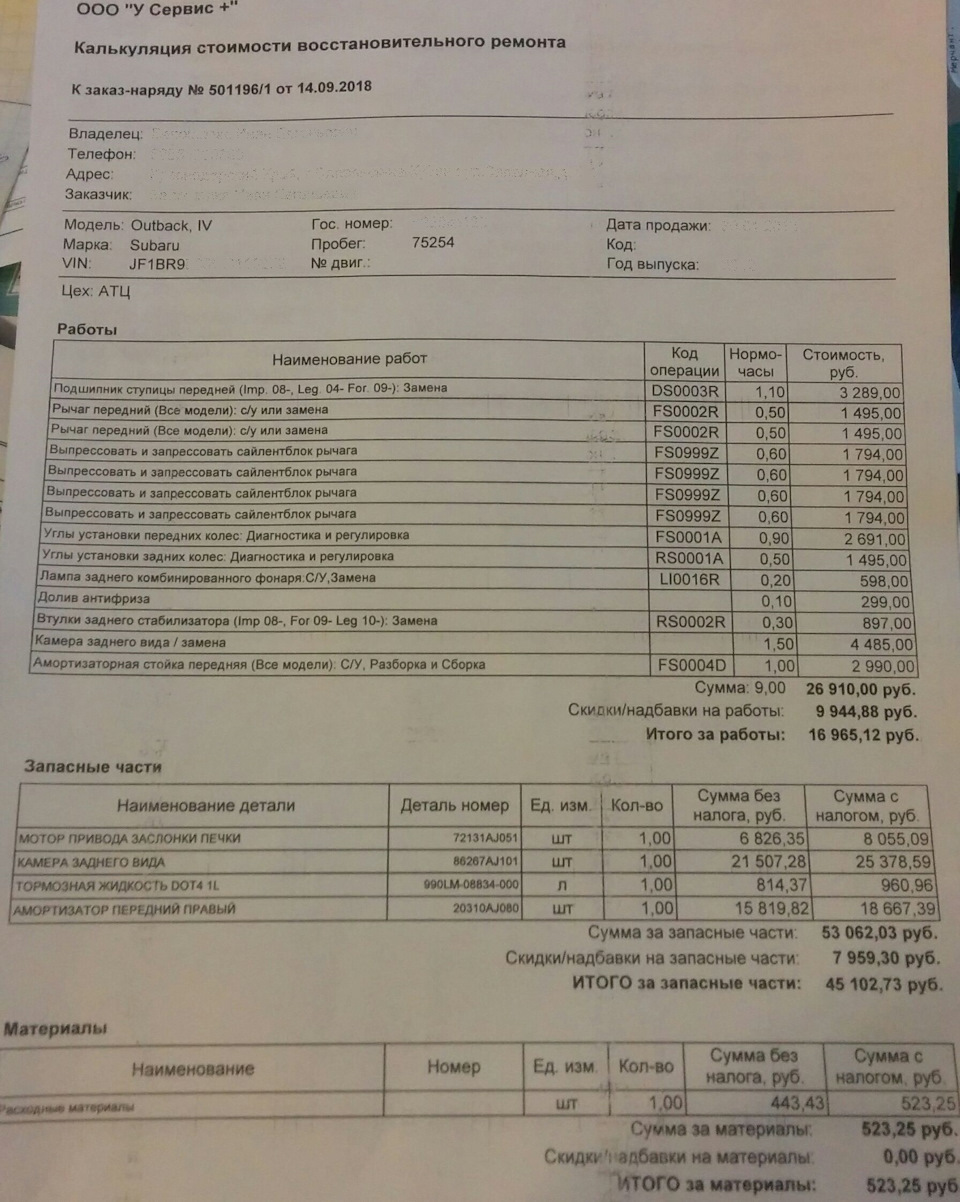

Сообщили что ведро слишком старое, больше 5 лет, так что только из своего кармана, и после всех работ выдали лист:

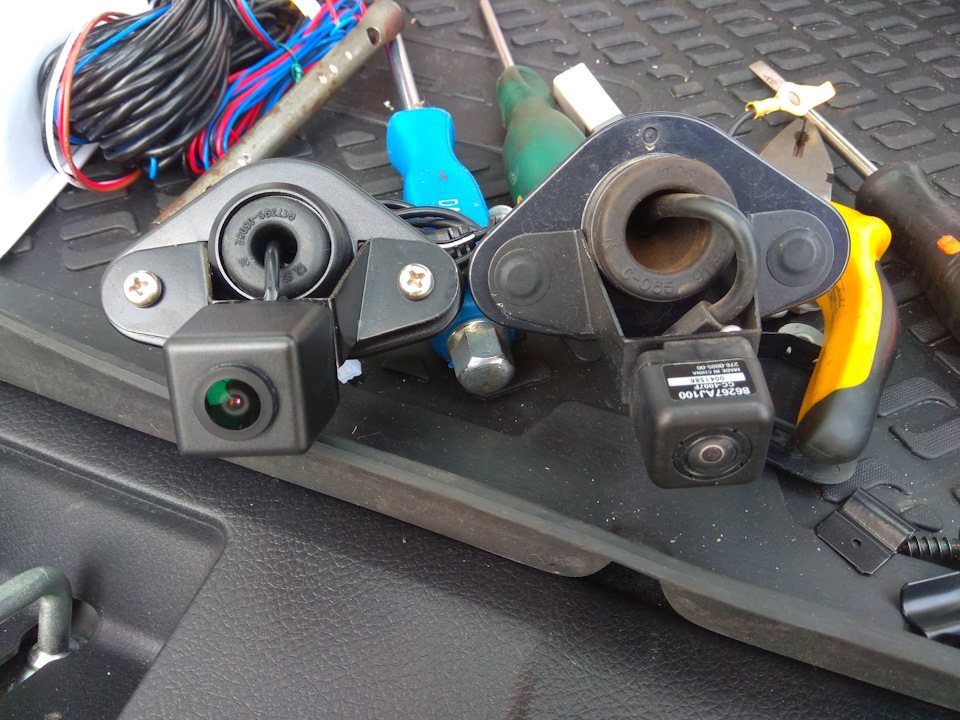

Благо Professionnel вознамерился поставить пионэр, в связи с чем штатная камера на его машине потеряла актуальность, и довольно давно висела в барахолке за вменяемую сумму.

Так что договорился что на следующий день на субафесте встретимся, и камеру я заберу.

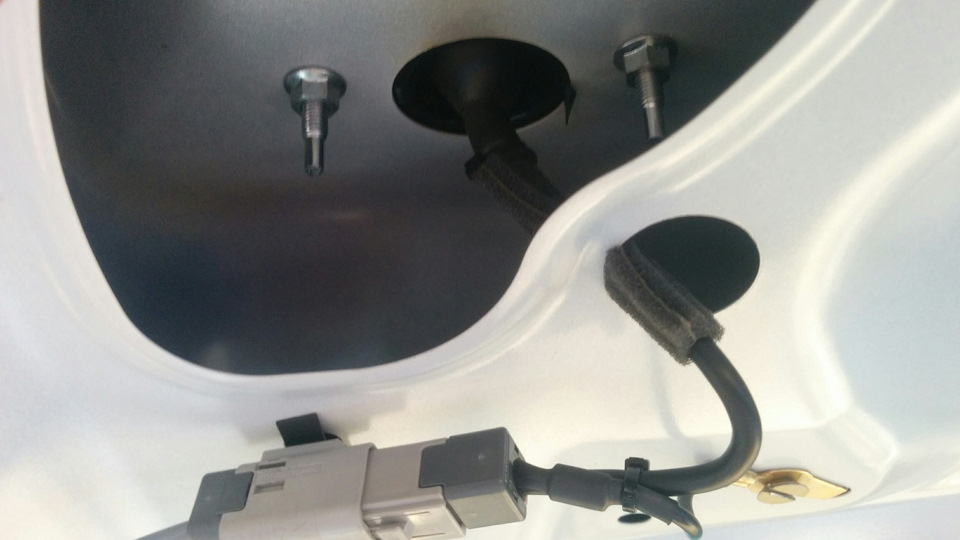

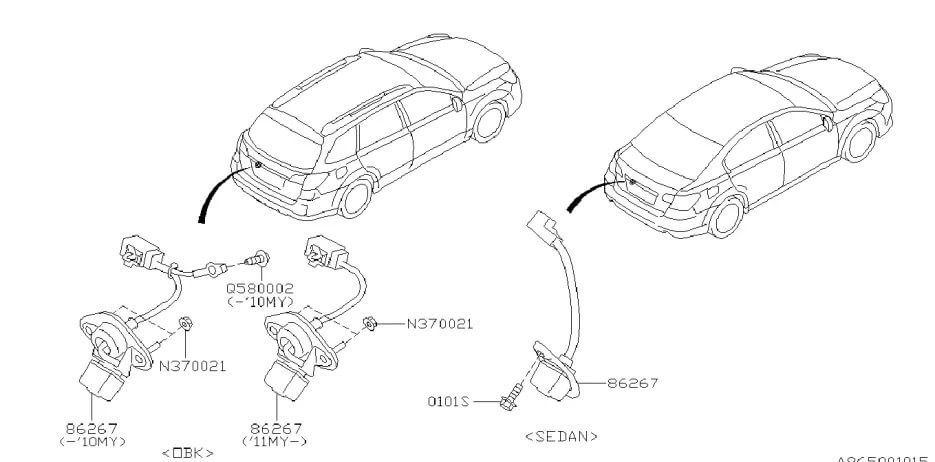

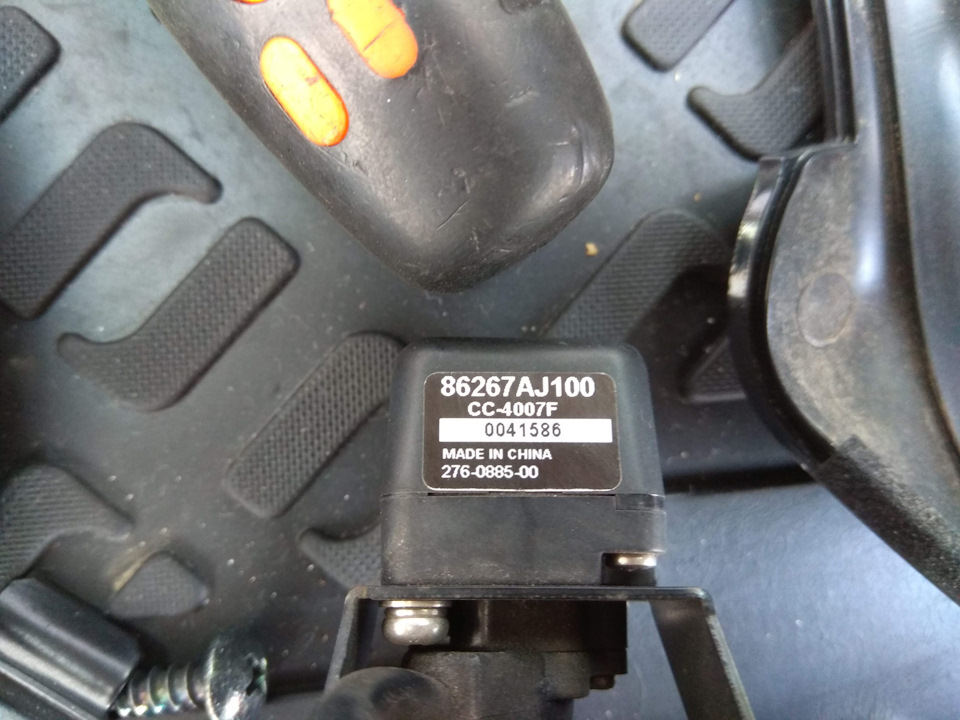

А там проводок заземления торчит, и я впадаю в ступор, вроде как в каталоге написано что это до 10 модельного года, а у нас как бы 12. А что если это на его машине такая камера, а у меня всё-таки без проводка? Как быть?

Благо Professionnel предложил проверить работоспособность. Клёво, хватаю коробку, бегу на трек 😀

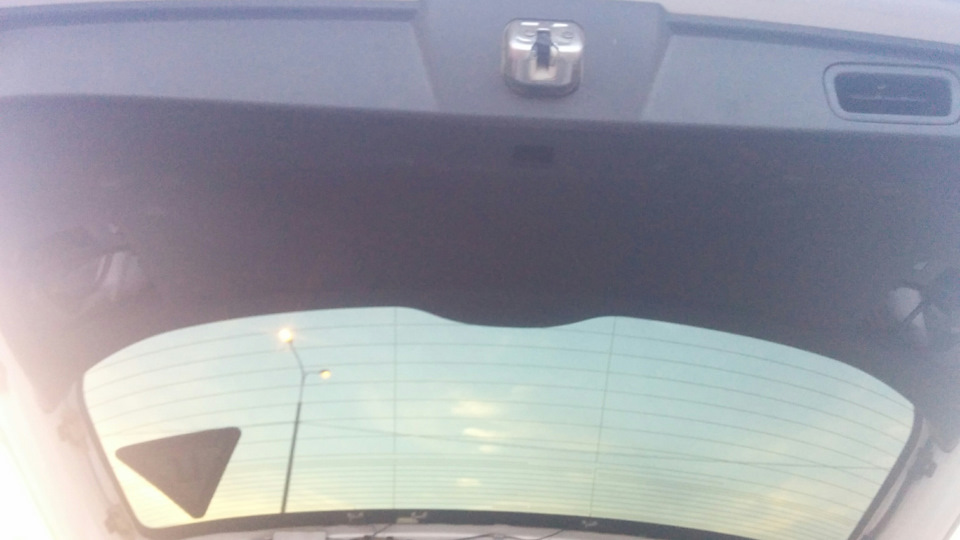

Пластик обрамляющий стекло крышки багажника мы с Jenea7 содрали руками ещё в очереди на первый хронометрируемый заезд, под хохот зрителей, решивших что мы максимально облегчаем машину 😀

Читайте также:  Присоска для автомобиля gopro

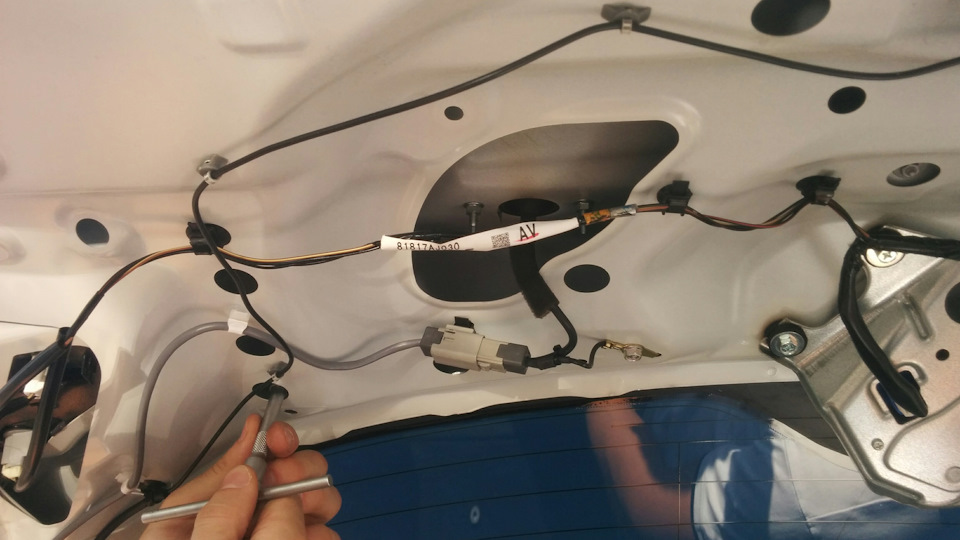

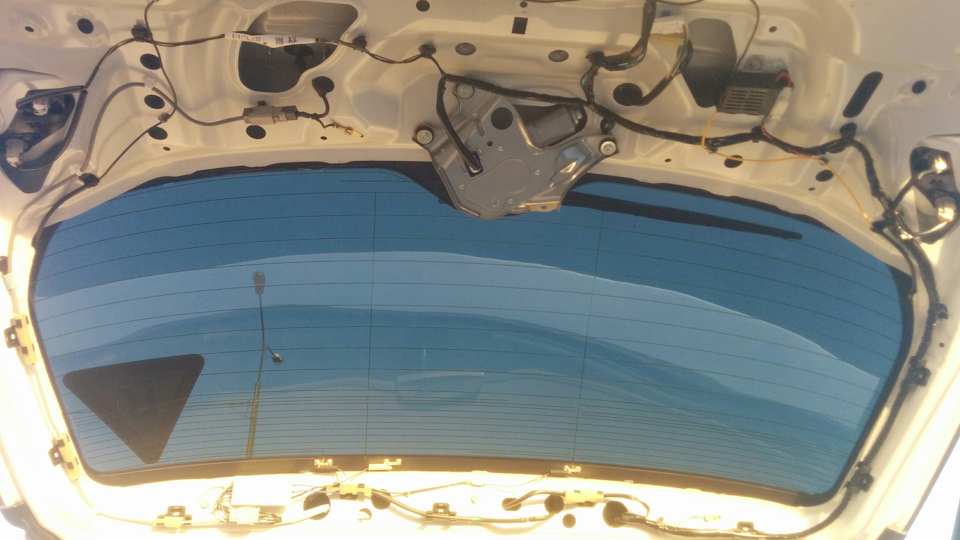

Для снятия основной пластиковой панели крышки потребовалась отвёртка, а для начала снятия пластиковой панели закрывающей снаружи фонари, ещё и набор головок, успешно стрельнутый у следующей в очереди машины на второй хронометрируемый заезд, под продолжающийся хохот зрителей 😀

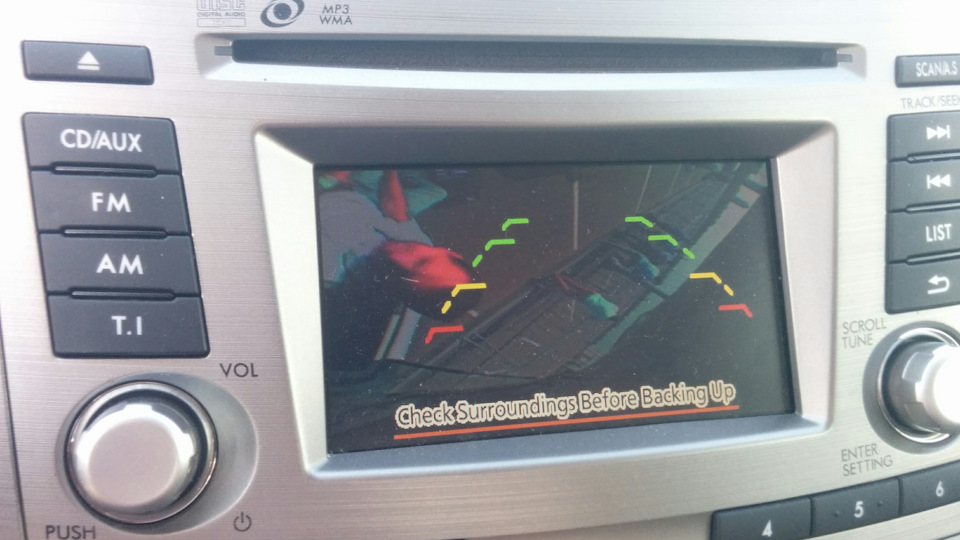

Правда быстро поняли что не успеем, и просто скинули разъем со старой камеры, защелкнули на новую, перекрутили проводок заземления и врубили заднюю:

Сынок, ты разбил машину? Мам, это корч 😀

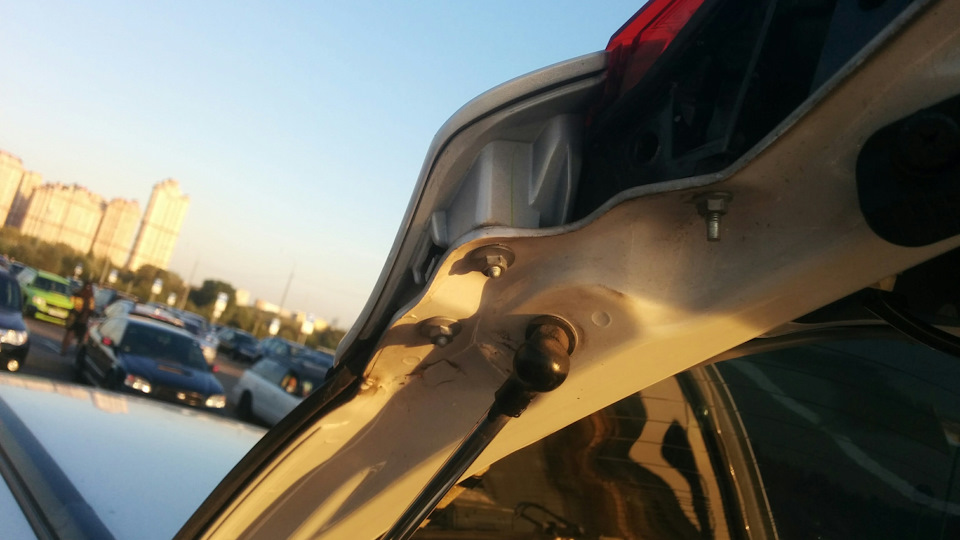

После второго заезда сбегал отдал деньги, переехали на обычную парковку и продолжили установку:

Не забываем что весь крепеж внутри крышки багажника не силовой, и тянуть его совершенно не надо.

По итогу: камера работает, всё прекрасно. Мёртвая родная, вся позеленевшая по непонятной причине, уехала в поликлинику, для опытов 😀
Так что мы на фесте не только гоняли, но и гайки крутили.

Бу-бу-бу для всех даром, и пусть никто не уйдет обиженный
